PCIe SSD应用

PCIe SSD应用#

在vivado工程里配置PCIe，内核驱动里也添加了SSD的驱动，本章学习如何PCIe接口的SSD。教程都是基于前面教程已经完成的Debian 8系统。

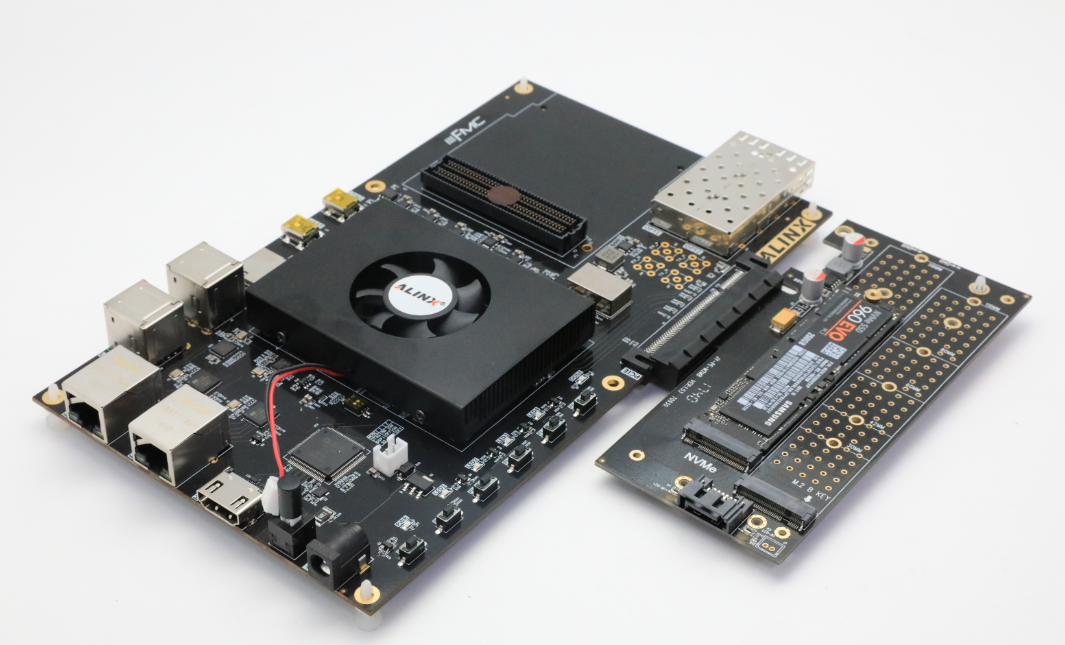

如下面图片展示，SSD硬盘需要一个PCIe转NVMe转接板。

../_images/image1108.png

查看PCI设备#

  1. 给开发板ETH1连接到路由器，能上互联网，因为要在线安装一些软件

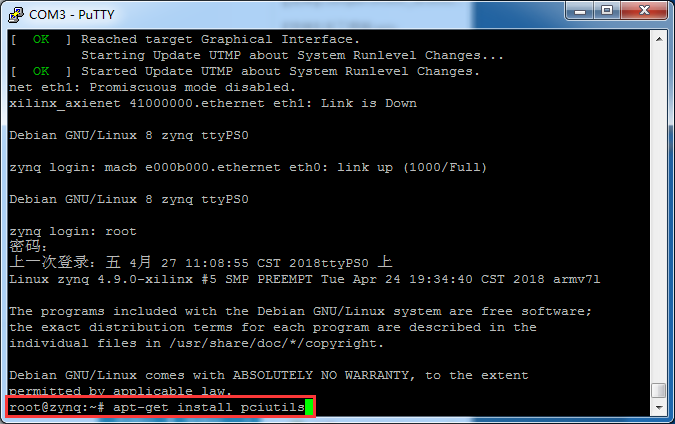

  2. 登录开发板系统，使用下面命令安装pci工具

apt-get install pciutils
../_images/image278.png

  1. 运行下面命令查看pcie设备，可以看到有个“Non-Volatile memory controller: Samsung Electronics Co Ltd Device a804”设备，这个就是SSD硬盘。

lspci
../_images/image360.png

  1. 运行下面命令,可以看到SSD没有格式化，大小232.9G

lsblk
../_images/image437.png

格式化SSD#

  1. 使用下面命令格式化SSD

fdisk /dev/nvme0n1
../_images/image530.png

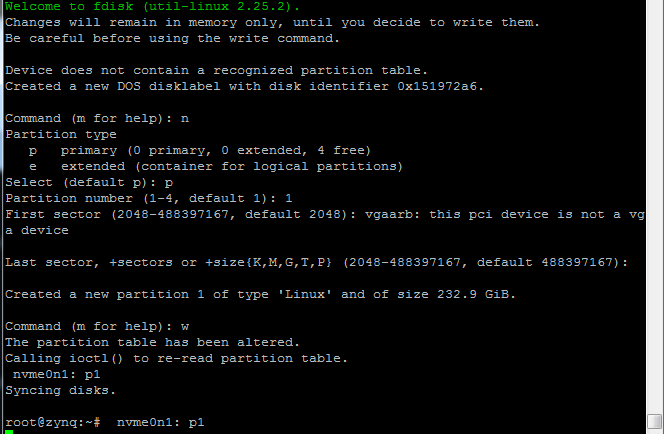

  1. 输入n回车，创建新分区，输入p回车，然后再输入1回车，创建第一分区，然后按回车保持默认分区大小，最好输入w输入数据到磁盘

../_images/image627.png

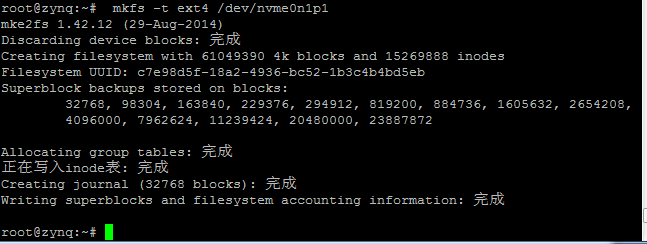

  1. 使用下面命令创建文件系统格式化分区

mkfs -t ext4 /dev/nvme0n1p1
../_images/image726.png

  1. 创建一个文件夹，然后挂载SSD分区

mkdir /media/nvme

mount /dev/nvme0n1p1 /media/nvme
../_images/image825.png

  1. 建立一个文件夹测试一下

cd /media/nvme

mkdir test

sync
../_images/image923.png

SSD测速#

  1. 写入速度测试，写入2.1GB数据，速度139MB/S

dd if=/dev/zero of=/dev/nvme0n1p1 bs=2M count=1000
../_images/image1023.png

  1. 读取速度测试，读取2.1G，速度142MB/S

dd if=/dev/nvme0n1p1 of=/dev/null bs=2M count=1000
../_images/image1127.png
