PL的“Hello World”LED实验#

实验VIvado工程为“led”。

对于ZYNQ来说PL（FPGA）开发是至关重要的，这也是ZYNQ比其他ARM的有优势的地方，可以定制化很多ARM端的外设，在定制ARM端的外设之前先让我们通过一个LED例程来熟悉PL（FPGA）的开发流程，熟悉Vivado软件的基本操作，这个开发流程和不带ARM的FPGA芯片完全一致。

在本例程中，我们要做的是LED灯控制实验，每秒钟控制开发板上的LED灯翻转一次，实现亮、灭、亮、灭的控制。会控制LED灯，其它外设也慢慢就会了。

LED硬件介绍#

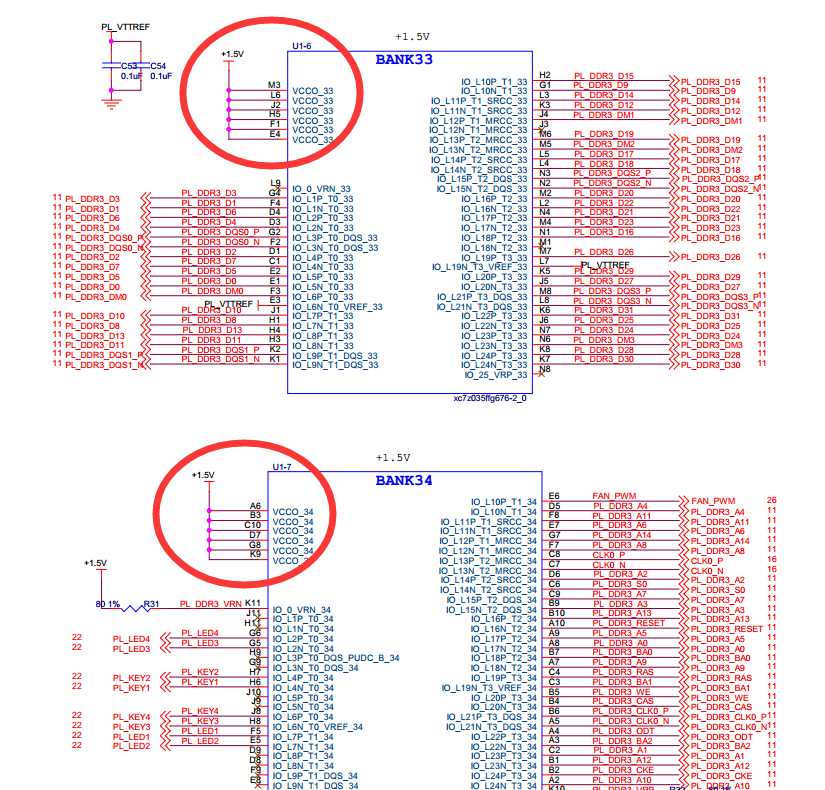

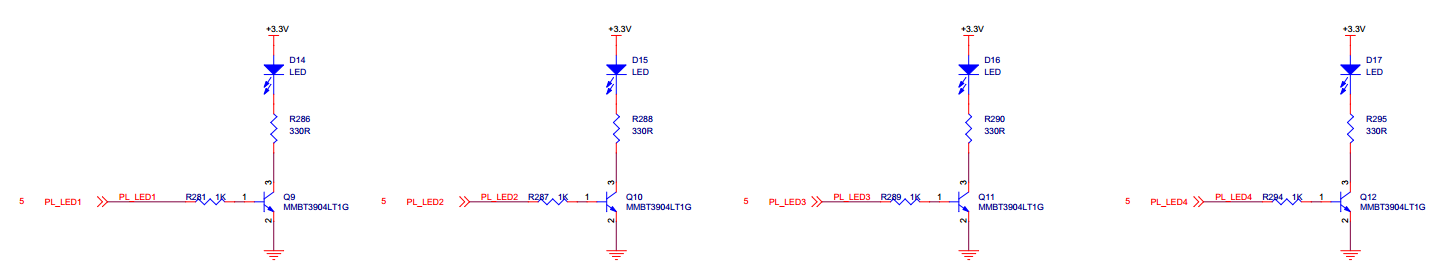

PL端只能直接控制PL端的LED，PS端的外设是无法直接控制的，我们可以看到4颗LED通过三极管连接到3.3V电源，当三极管导通LED就会亮，只要连接到三极管的IO为高电平，三极管就会导通。无论是学习FPGA还是学习ARM，基本的硬件知识还是要掌握，例如看原理图。

从原理图我们可以知道四个LED对应的ZYNQ芯片的管脚情况如下：

PL_LED1 —— F5

PL_LED2 —— E5

PL_LED3 —— G5

PL_LED4 —— G6

创建Vivado工程#

启动Vivado，在Windows中可以通过双击Vivado快捷方式启动

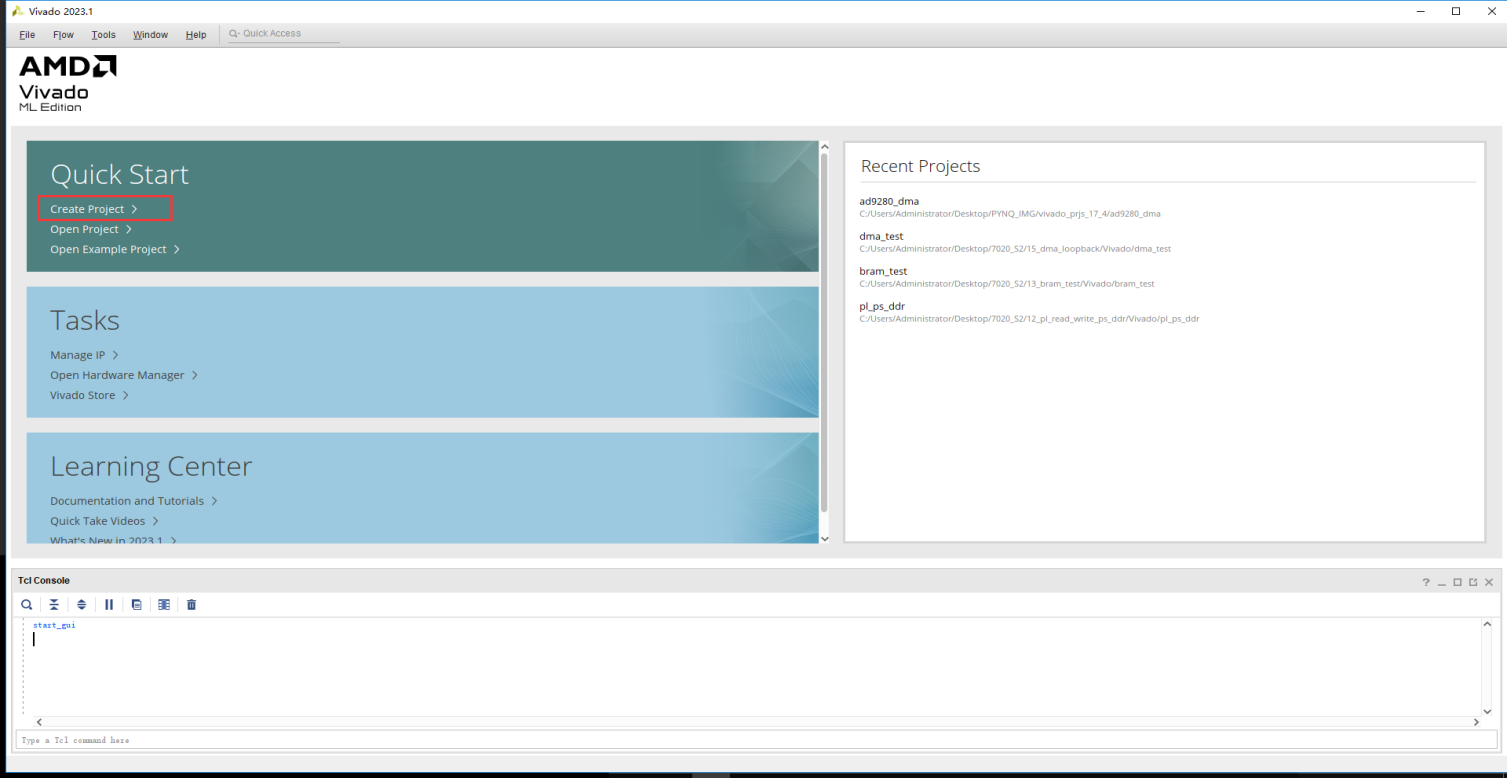

在Vivado开发环境里点击“Create New Project”，创建一个新的工程。

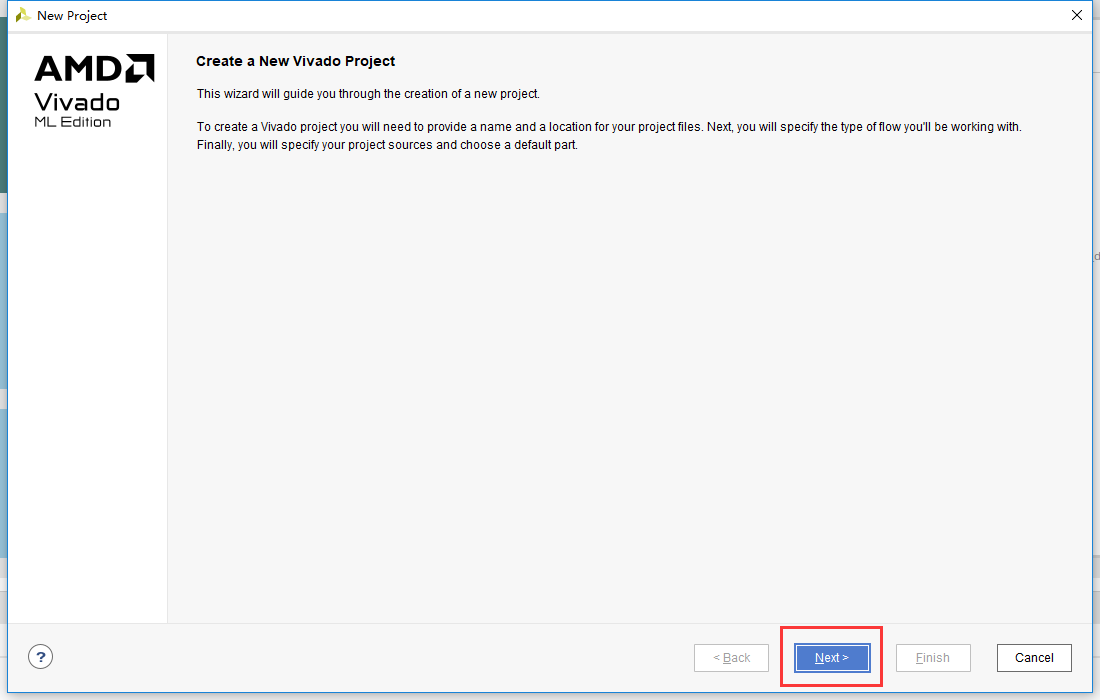

弹出一个建立新工程的向导，点击“Next”

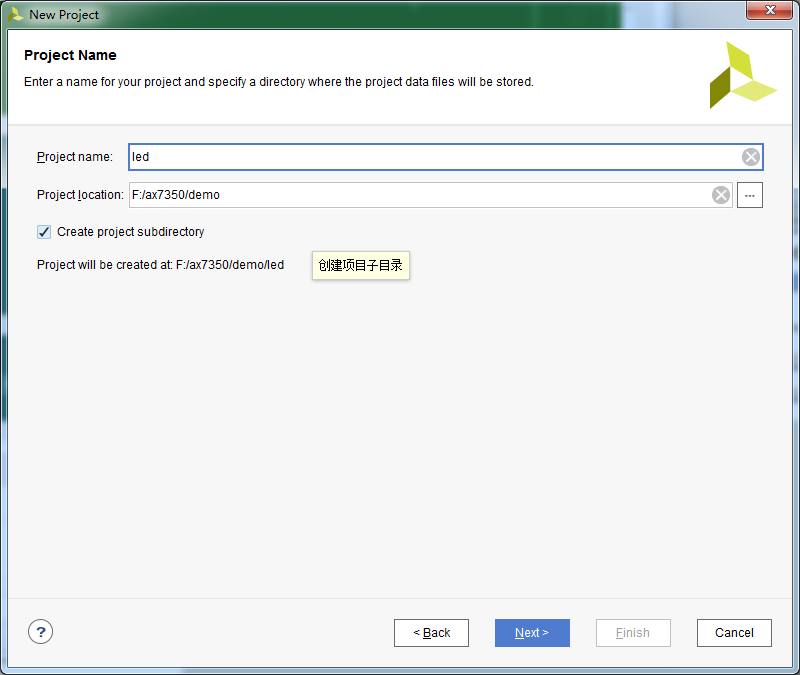

在弹出的对话框中输入工程名和工程存放的目录，我们这里取一个led的工程名。需要注意工程路径“Project location”不能有中文空格，路径名称也不能太长。

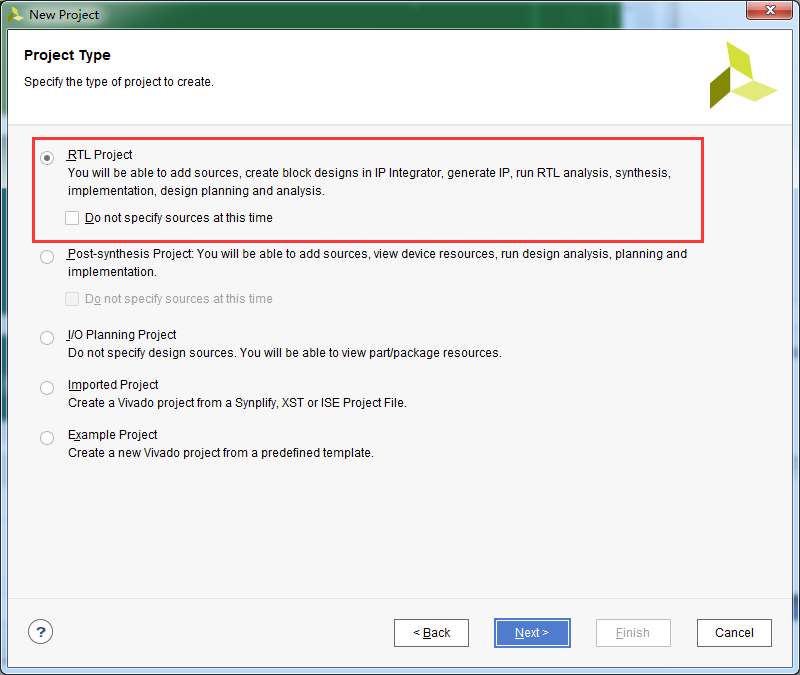

在工程类型中选择“RTL Project”

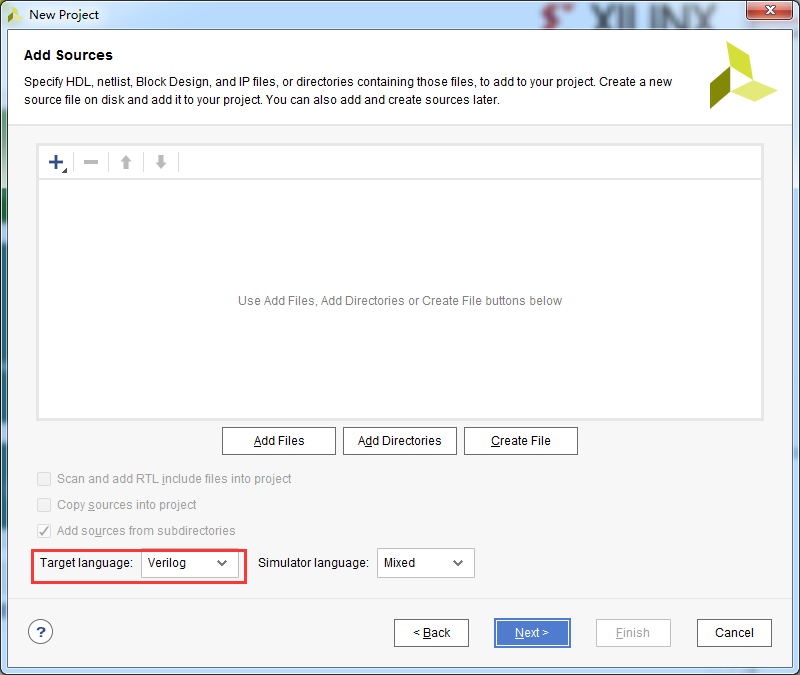

目标语言“Target language”选择“Verilog”

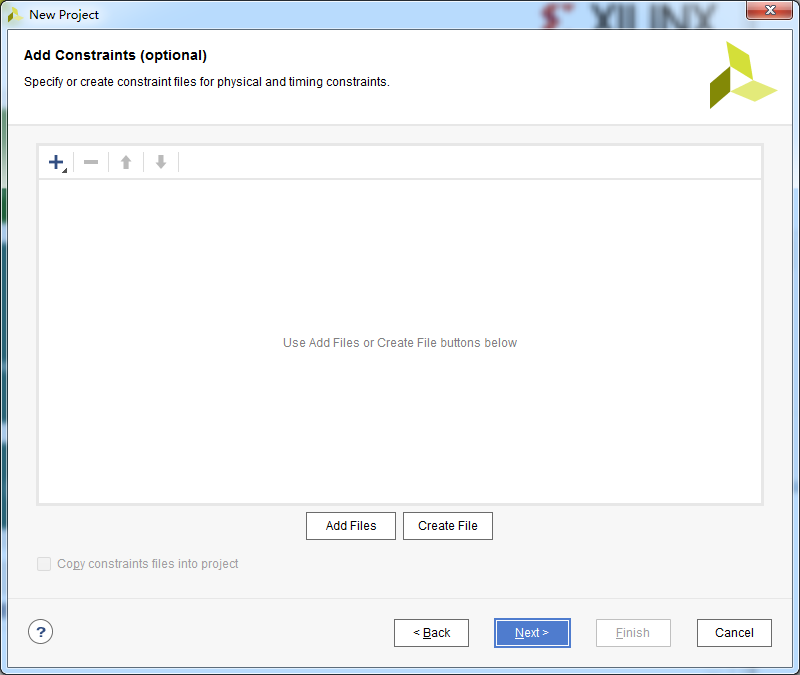

点击“Next”，不添加任何文件

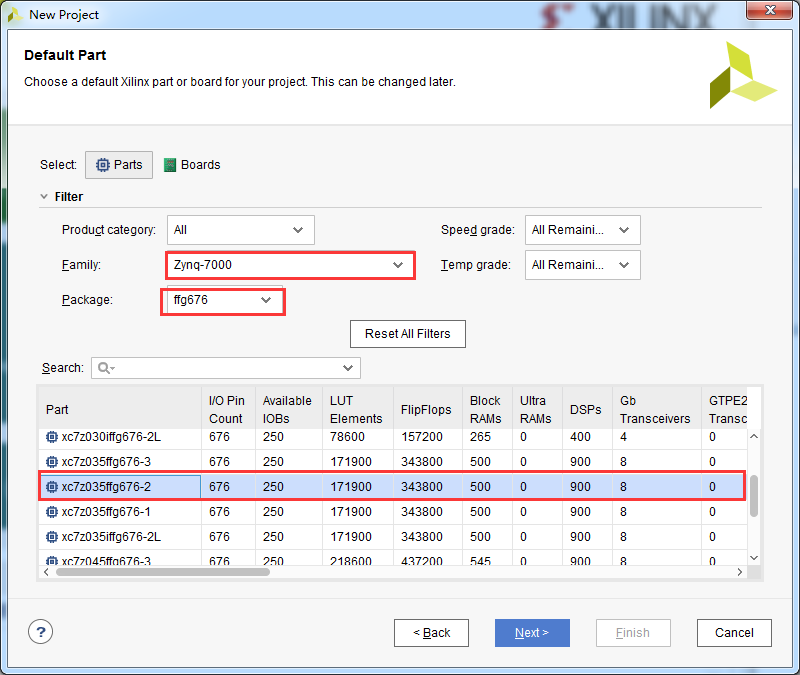

在“Default Part”选项中，器件家族“Family”选择“Zynq-7000”，封装类型“Package”选择“ffg676”,减少我们选择范围。在下拉列表中选择“xc7z035ffg672-2”,“-2”表示速率等级，数字越大，性能越好。

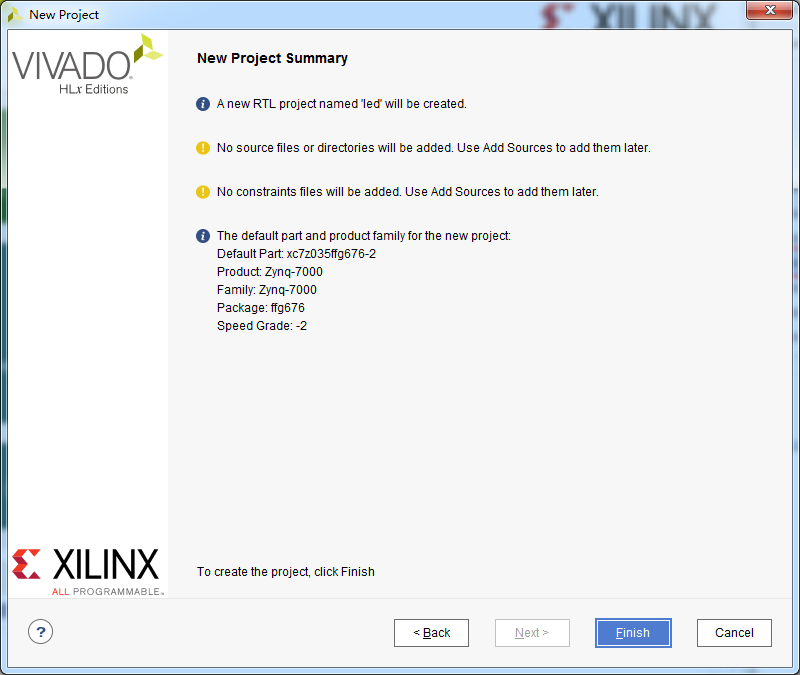

点击“Finish”就可以完成以后名为“led”工程的创建。

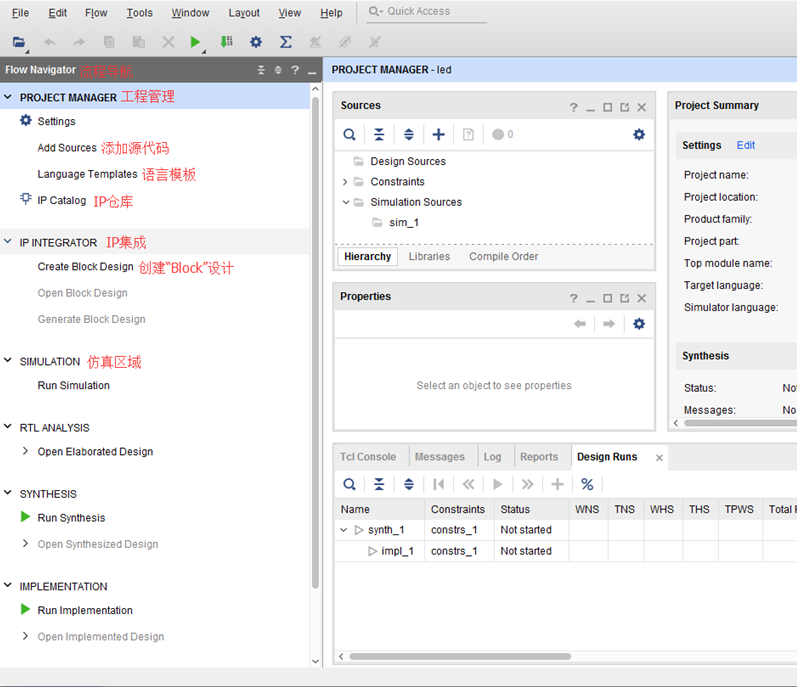

Vivado软件界面

创建Verilog文件点亮LED#

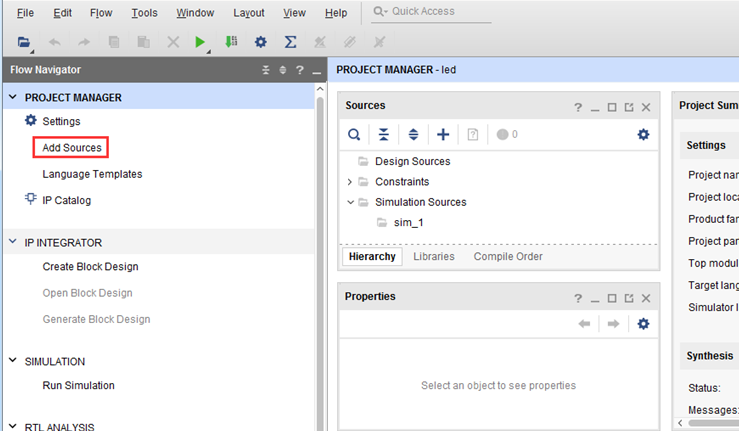

点击Project Manager下的Add Sources图标（或者使用快捷键Alt+A）

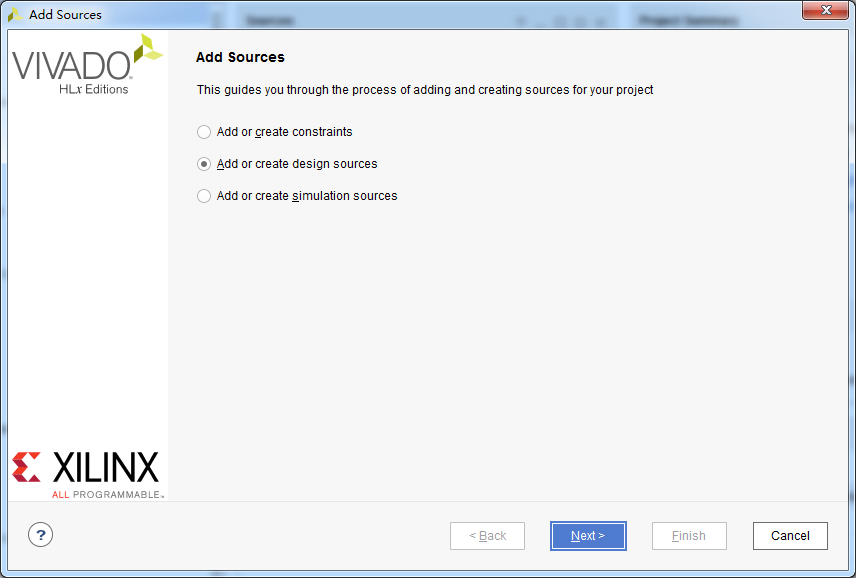

选择添加或创建设计源文件“Add or create design sources”,点击“Next”

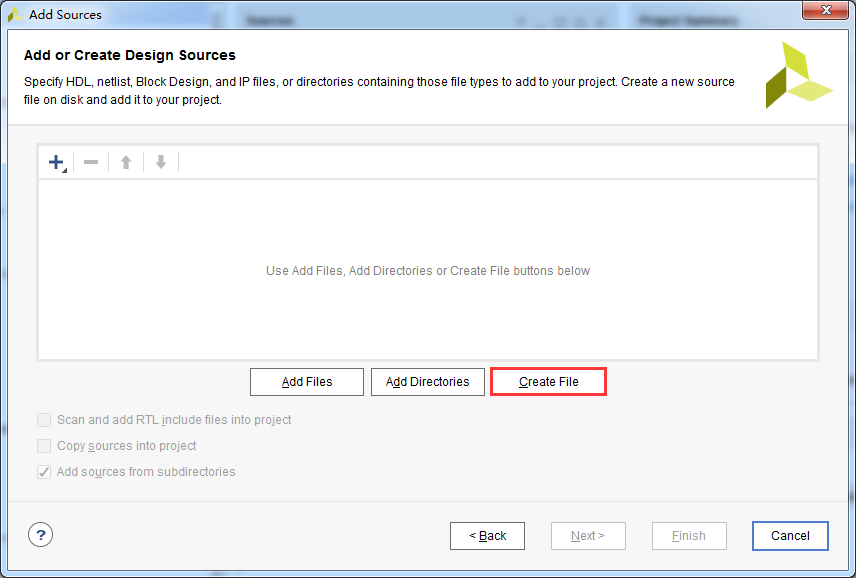

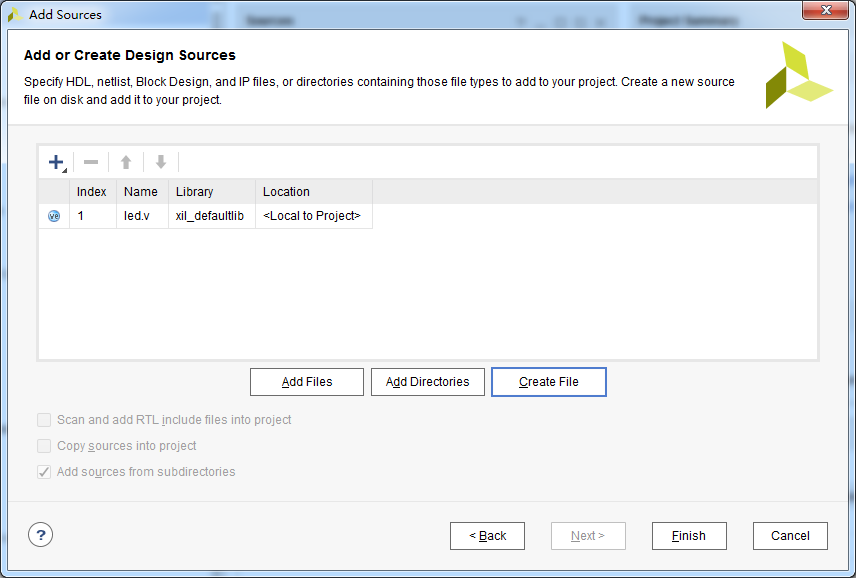

选择创建文件“Create File”

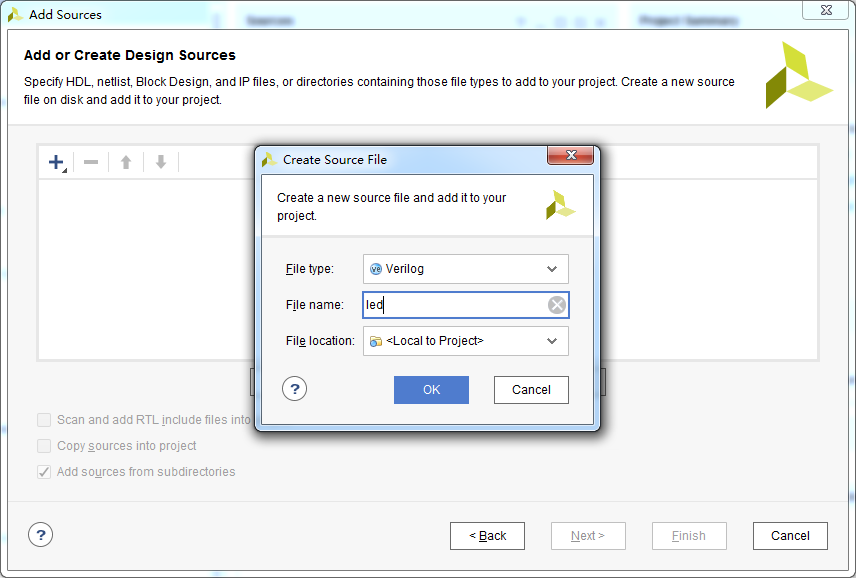

文件名“File name”设置为“led”，点击“OK”

点击“Finish”,完成“led.v”文件添加

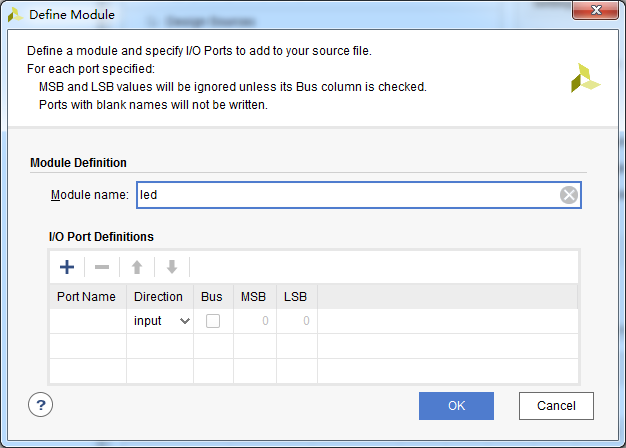

在弹出的模块定义“Define Module”,中可以指定“led.v”文件的模块名称“Module name”,这里默认不变为“led”，还可以指定一些端口，这里暂时不指定，点击“OK”。

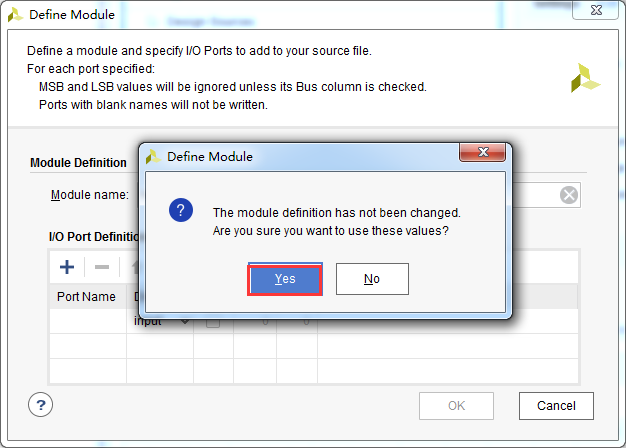

在弹出的对话框中选择“Yes”

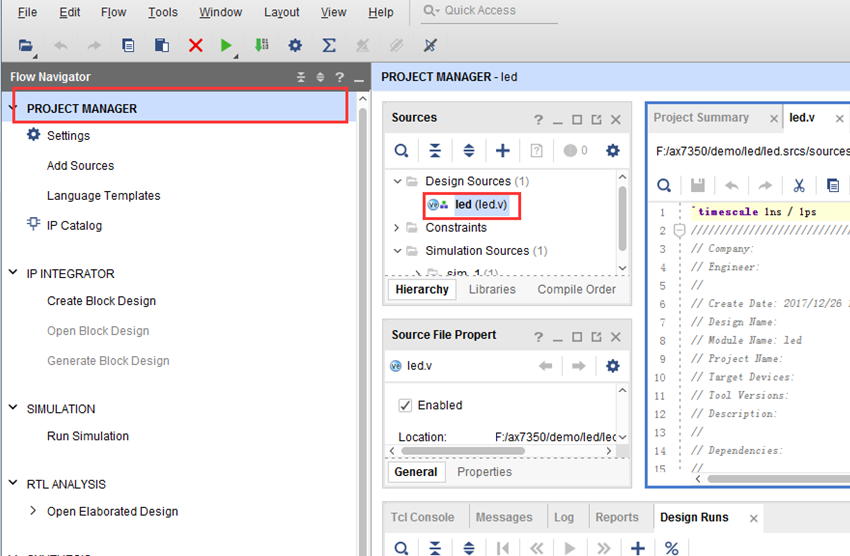

双击“led.v”可以打开文件，然后编辑

编写“led.v”,这里定义了一个32位的寄存器timer, 用于循环计数0~49999999(1秒钟), 计数到49999999(1秒)的时候, 寄存器timer变为0，并翻转四个LED。这样原来LED是灭的话，就会点亮，如果原来LED为亮的话，就会熄灭。编写好后的代码如下：

`timescale 1ns / 1ps
module led(
    input sys_clk,
    output reg [3:0] led
    );
reg[31:0] timer_cnt;
always@(posedge sys_clk)
begin
    if(timer_cnt >= 32'd49_999_999)
    begin
        led <= ~led;
        timer_cnt <= 32'd0;
    end
    else
    begin
        led <= led;
        timer_cnt <= timer_cnt + 32'd1;
    end

end
endmodule

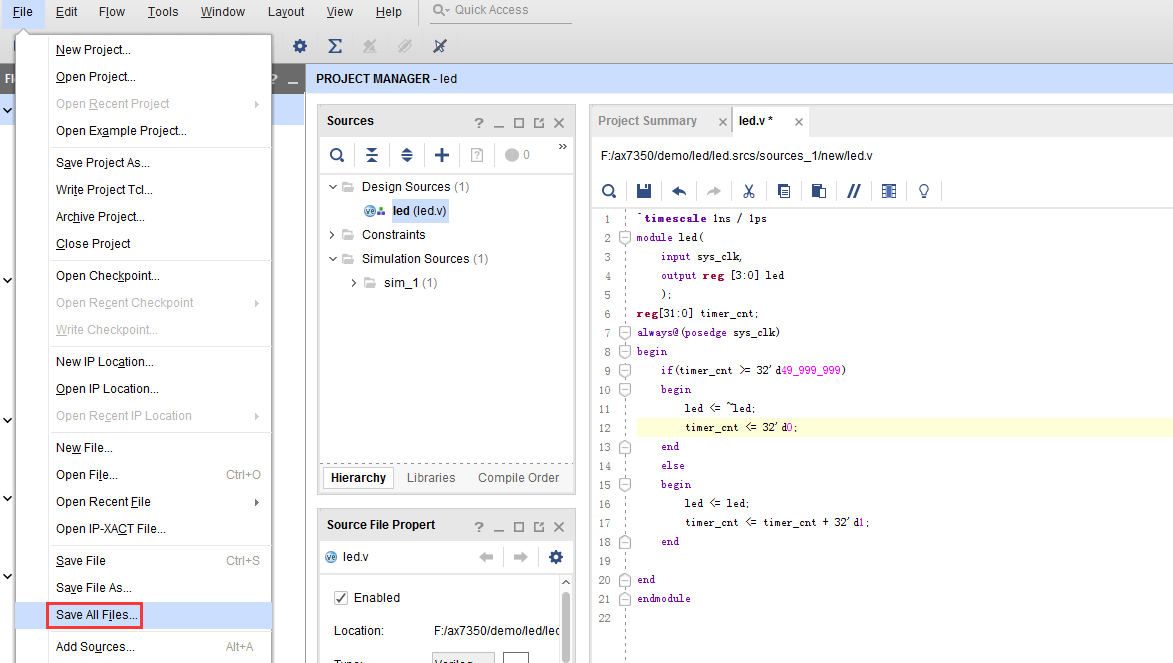

编写好代码后保存,点击菜单File -> Save All Files

添加XDC约束文件约束管脚#

Vivado使用的约束文件格式为xdc文件,xdc文件里主要是完成管脚的约束,时钟的约束, 以及组的约束。这里我们需要对led.v程序中的输入输出端口分配到FPGA的真实管脚上, 这需要准备一个FPGA的引脚绑定文件.xdc并添加到工程中。

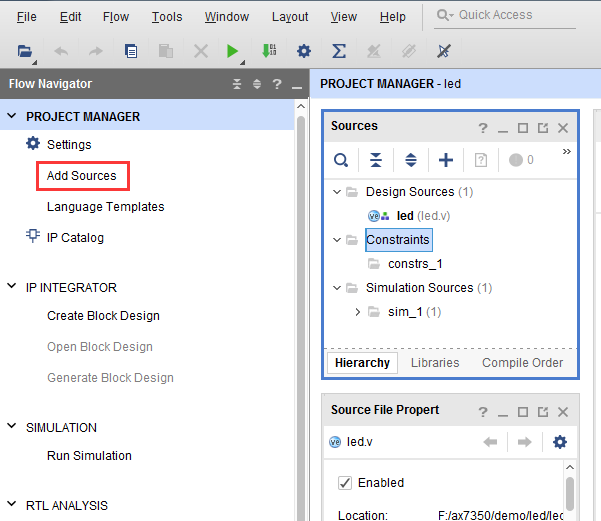

点击Project Manager下的Add Sources

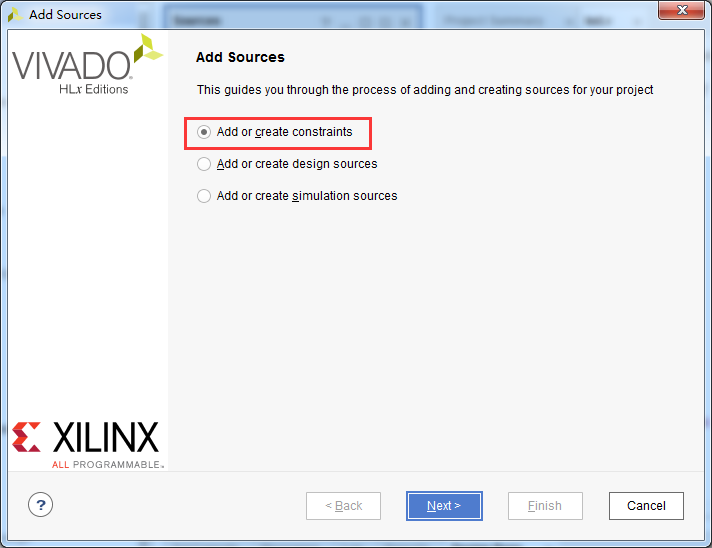

选择“Add or create constraints”选项，点击“Next”

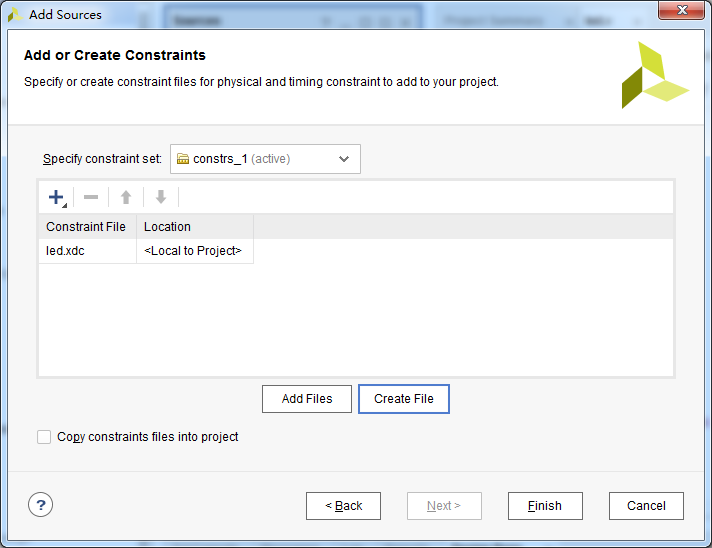

点击“Create File”按钮

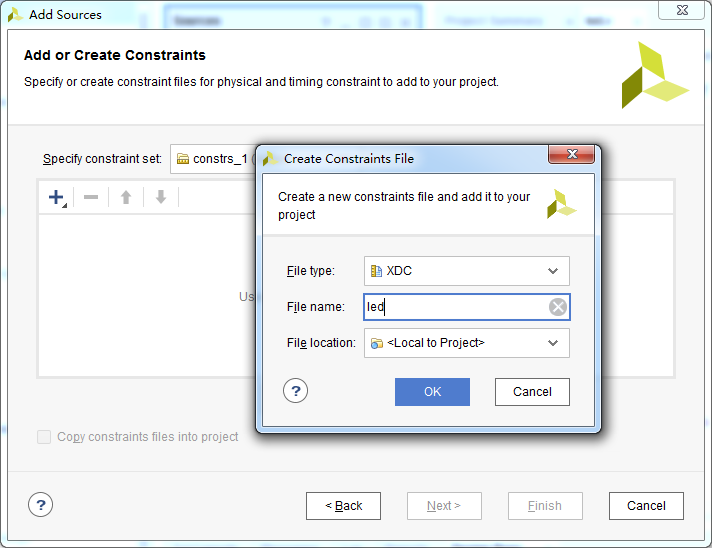

在弹出的对话框里选择File type是XDC,“File name”为“led”, 点击OK按钮

点击“Finish”完成

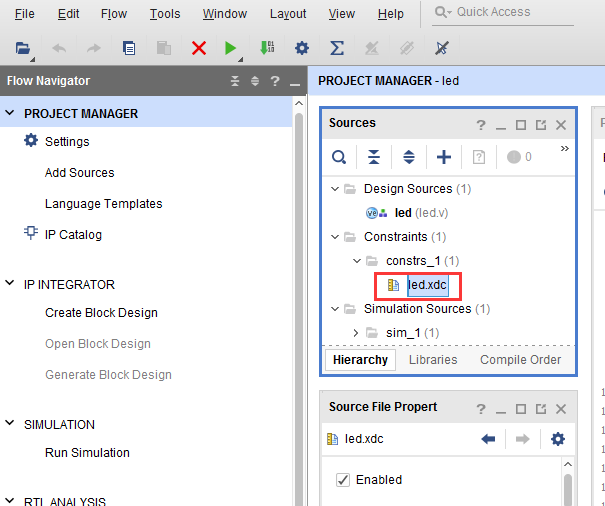

这时在Project Manager界面下的Constraints目录的constrs_1目录下已经有了一个“led.xdc”文件

双击打开这个led.xdc文件，在这个文件里添加以下的引脚定义

set_property IOSTANDARD LVCMOS15 [get_ports {led[3]}]
set_property IOSTANDARD LVCMOS15 [get_ports {led[2]}]
set_property IOSTANDARD LVCMOS15 [get_ports {led[1]}]
set_property IOSTANDARD LVCMOS15 [get_ports {led[0]}]
set_property IOSTANDARD LVCMOS18 [get_ports sys_clk]
set_property PACKAGE_PIN J14 [get_ports sys_clk]
set_property PACKAGE_PIN F5 [get_ports {led[0]}]
set_property PACKAGE_PIN E5 [get_ports {led[1]}]
set_property PACKAGE_PIN G5 [get_ports {led[2]}]
set_property PACKAGE_PIN G6 [get_ports {led[3]}]
