PS点亮PL的LED灯

PS点亮PL的LED灯#

实验VIvado工程为“ps_axi_led”。

使用zynq最大的疑问就是如何把PS和PL结合起来使用，在其他的SOC芯片中一般都会有GPIO，本实验使用一个AXI GPIO的IP核，让PS端通过AXI总线控制PL端的LED灯，实验虽然简单，不过可以让我们了解PL和PS是如何结合的。

Vivado工程建立#

  1. 建立一个名为“ps_axi_led”Vivado工程，表示PS通过AXI总线控制LED灯

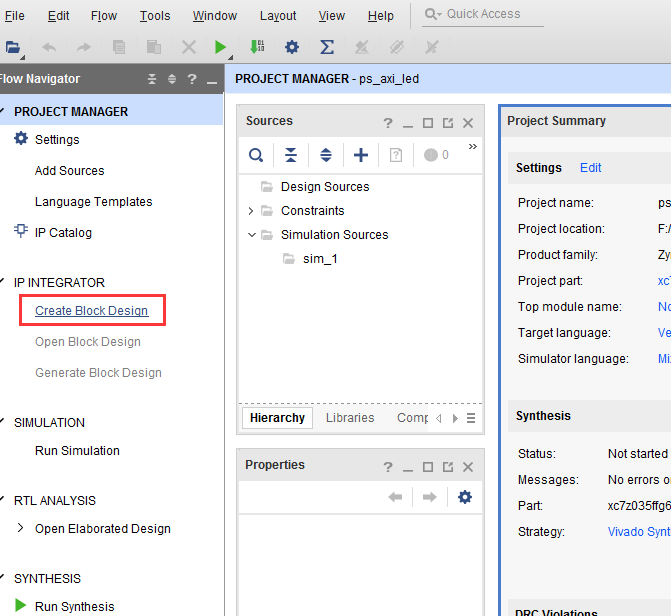

  2. 创建一个Block设计

../_images/image128.png

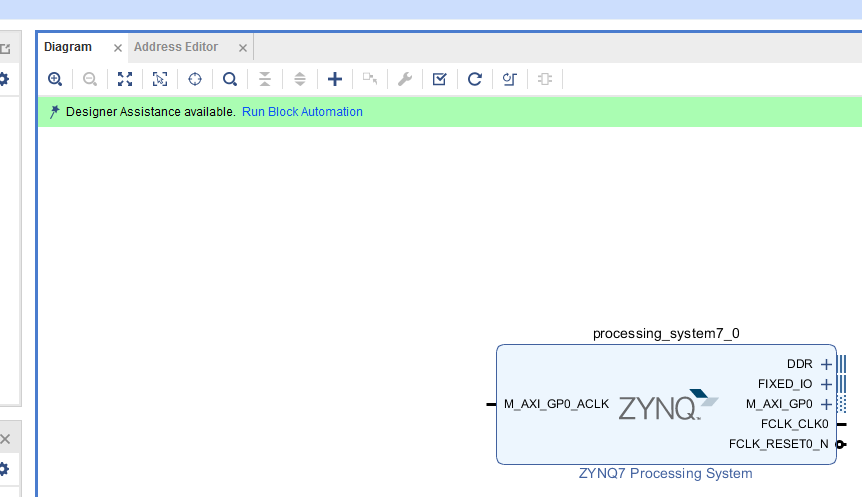

  1. 添加ZYNQ处理器

../_images/image218.png

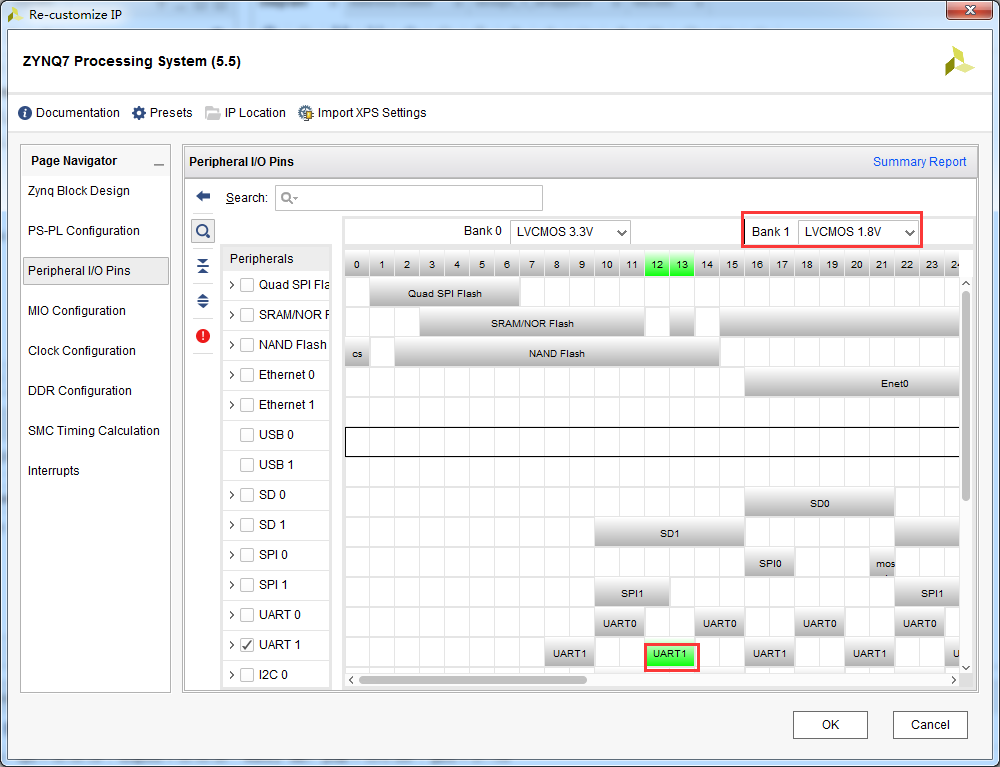

  1. 配置Bank电平标准，使能串口

../_images/image315.png

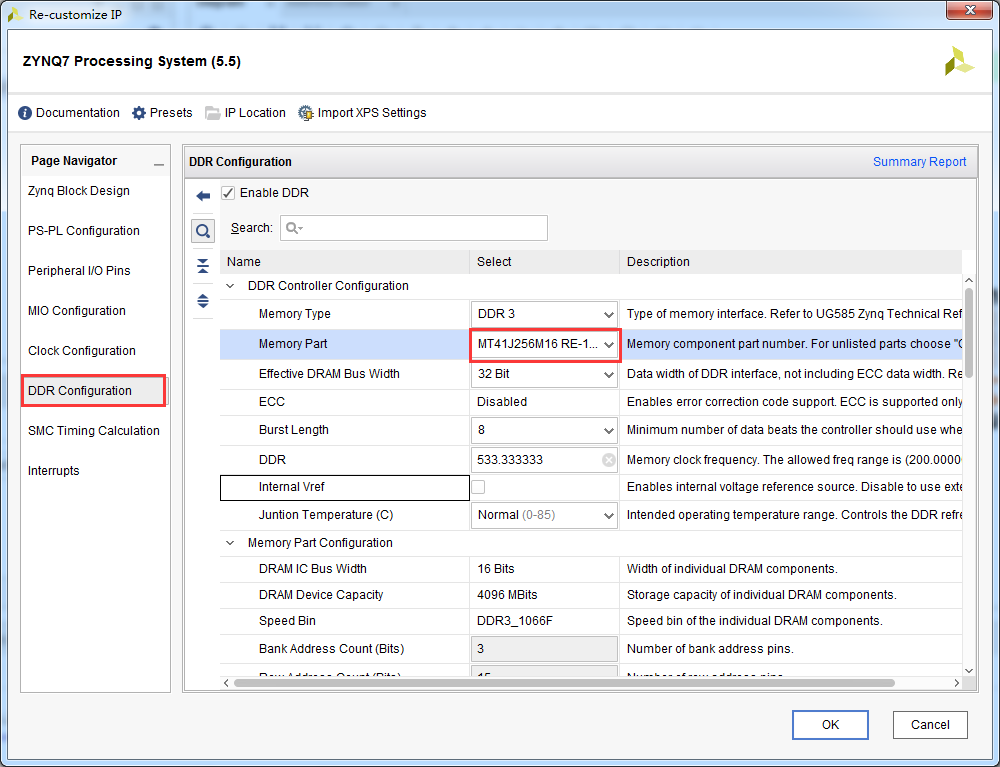

  1. 配置DDR3型号为“MT41J256M16 RE-125”

../_images/image410.png

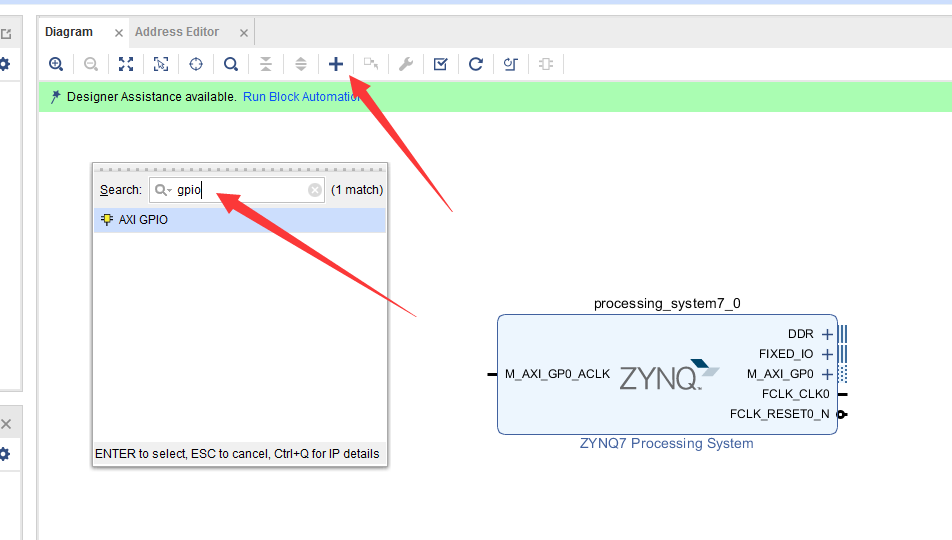

  1. 添加一个AXI GPIO的IP 核

../_images/image59.png

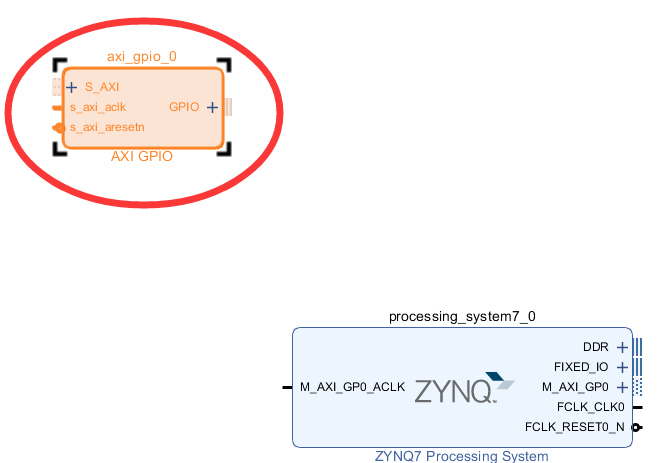

  1. 双击刚才添加的“axi_gpio_0”配置参数

../_images/image68.png

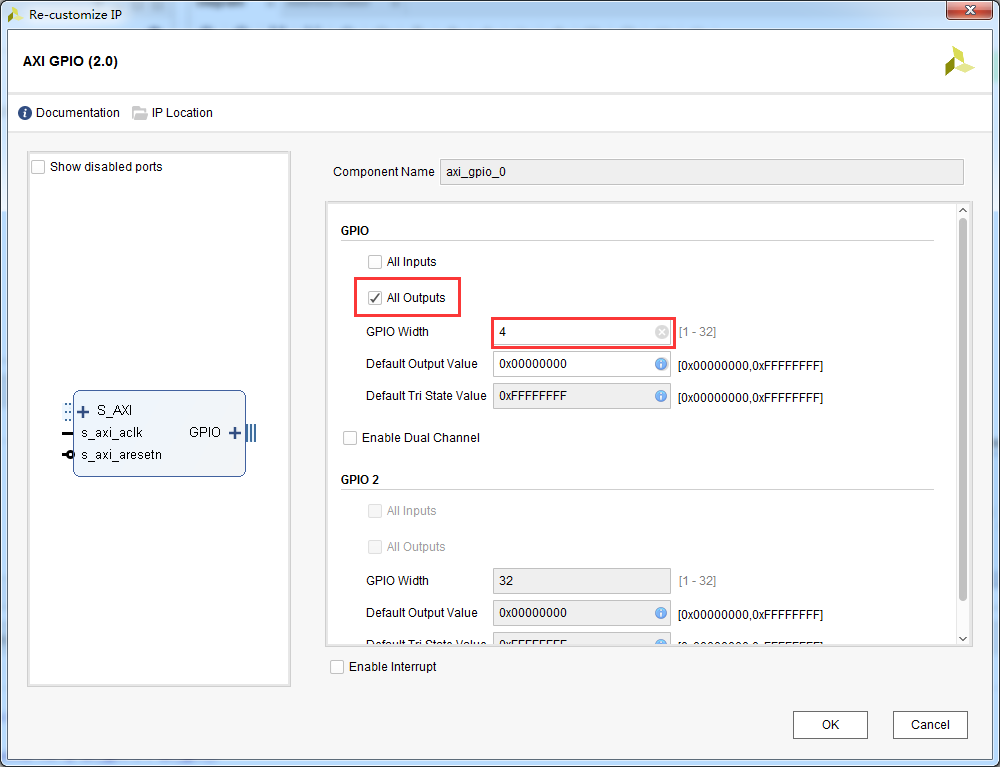

  1. 选择“All Outputs”，因为这里控制LED，只要输出就可以了，“GPIO Width”填4，控制4颗LED，点击OK

../_images/image78.png

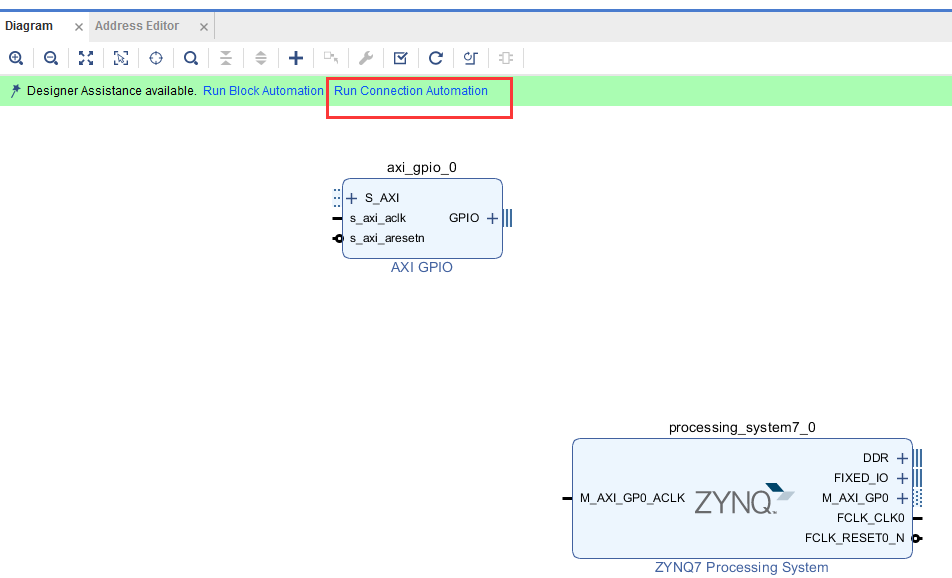

  1. 点击“Run Connection Automation”，可以完成部分自动连线

../_images/image88.png

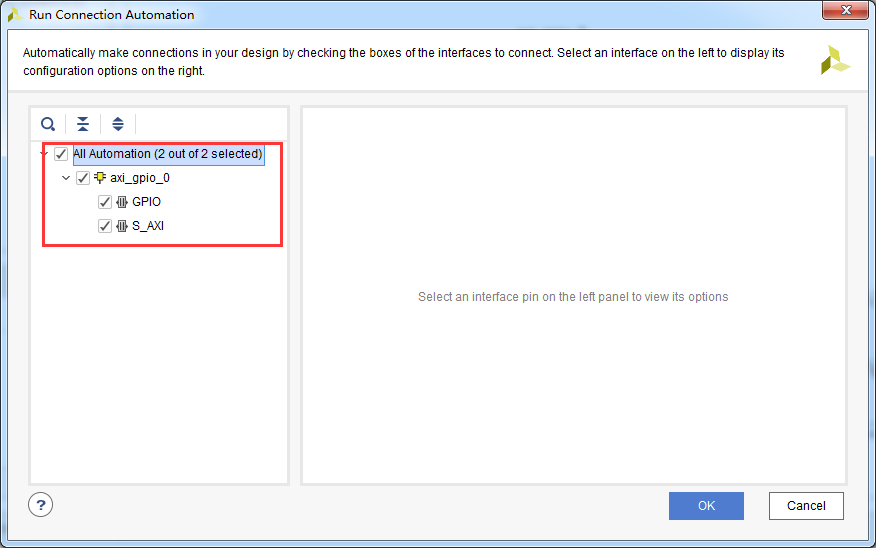

  1. 选择要自动连接的端口，这里全选，点击OK

../_images/image98.png

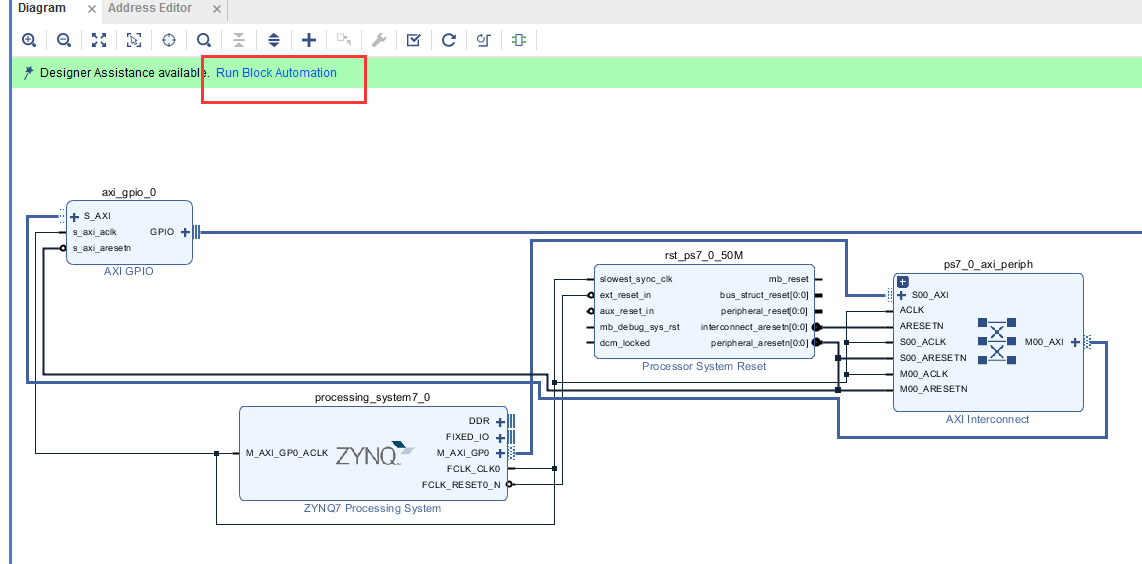

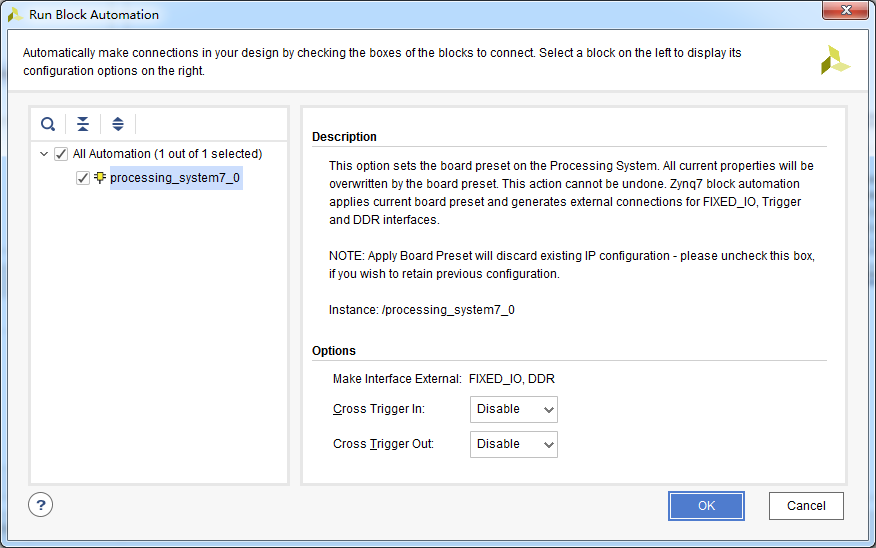

  1. 点击“Run Block Automation”

../_images/image108.png

  1. 点击“OK”

../_images/image1113.png

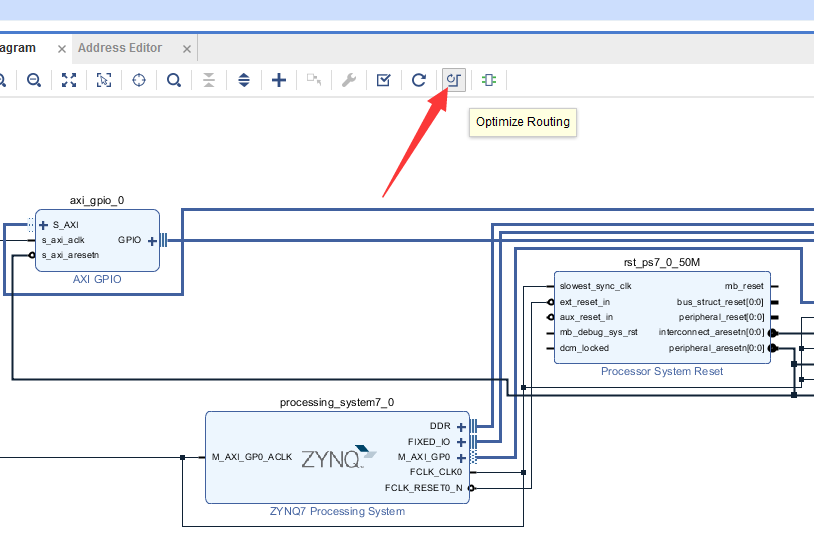

  1. 点击“Optimize Routing”，可以优化布局

../_images/image129.png

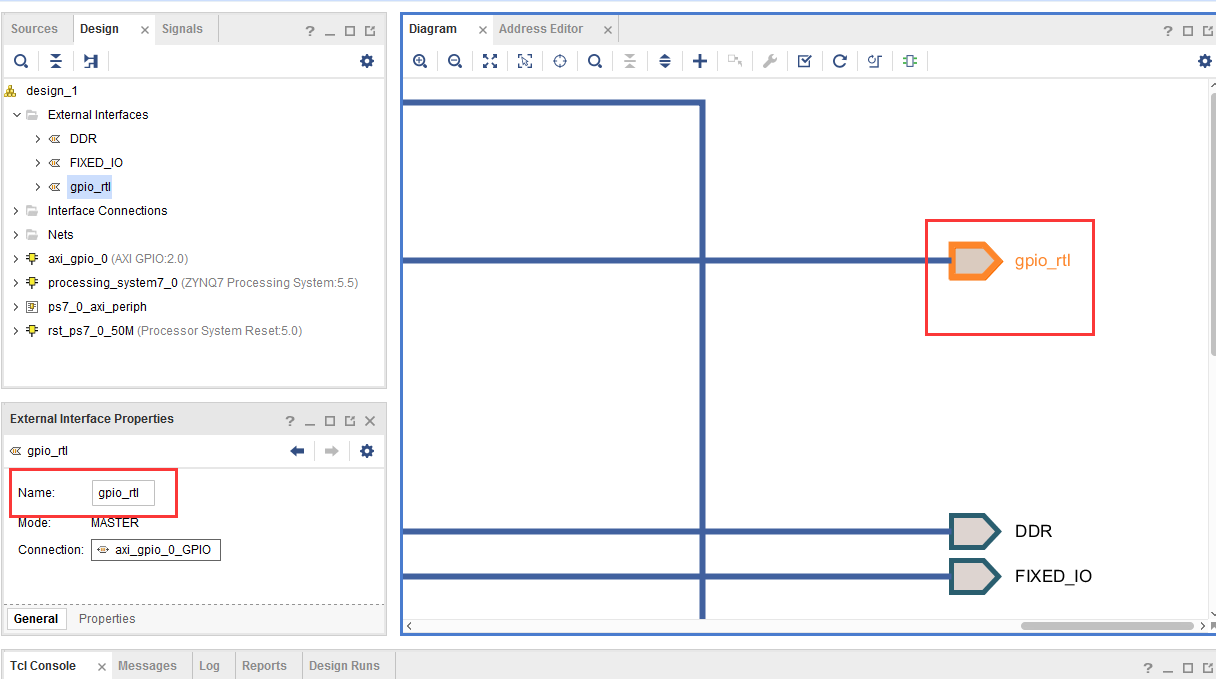

  1. 修改GPIO端口的名称

../_images/image136.png

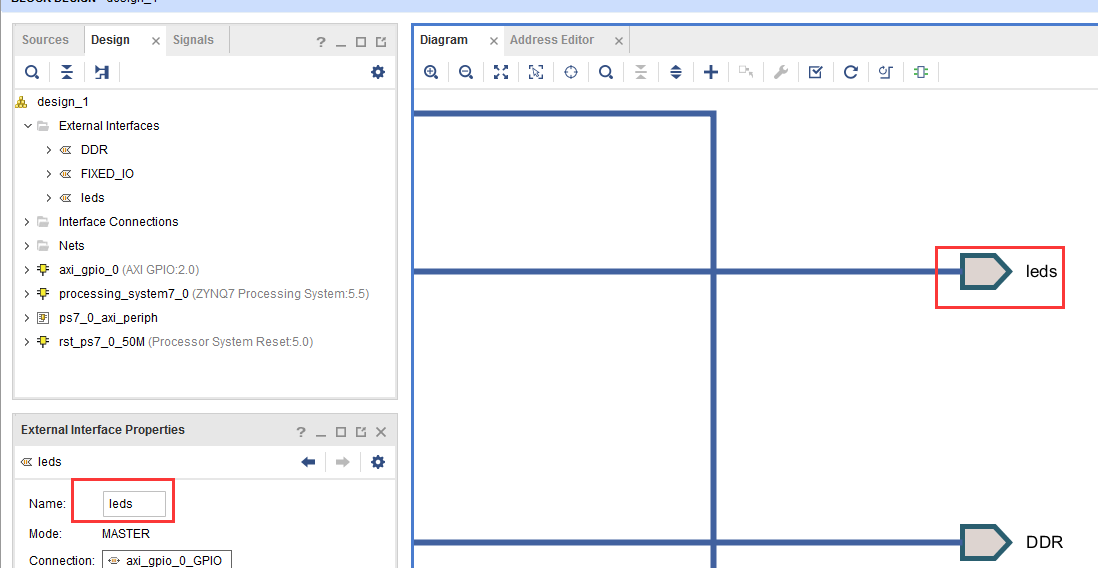

  1. 名称修改为leds

../_images/image146.png

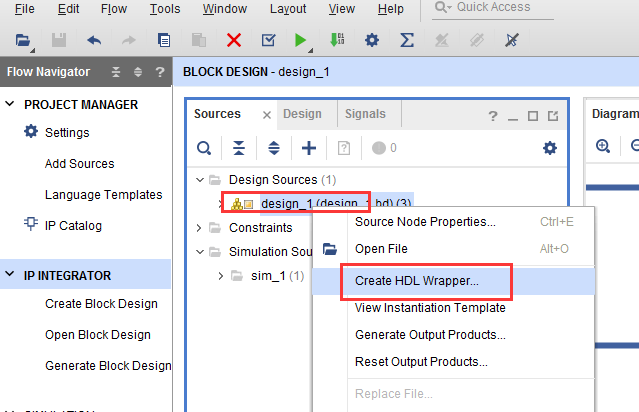

  1. 创建HDL文件

../_images/image155.png

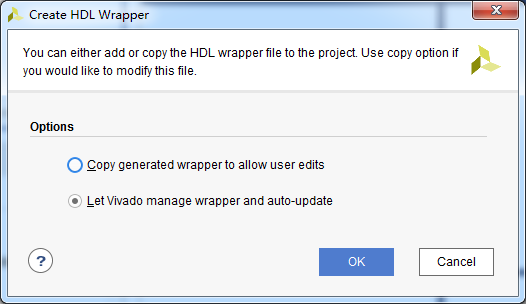

  1. 点击“OK”

../_images/image164.png

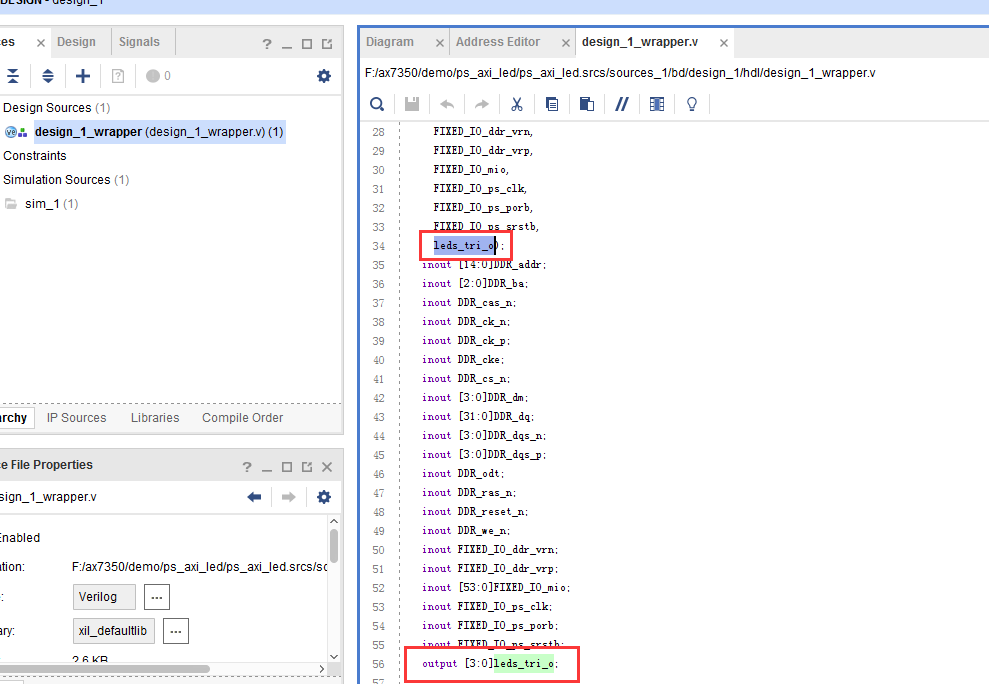

  1. 在生成的Verilog文件中，可以看到有个“leds_tri_o”的输出端口，要为他们分配管脚

../_images/image174.png

XDC文件约束PL管脚#

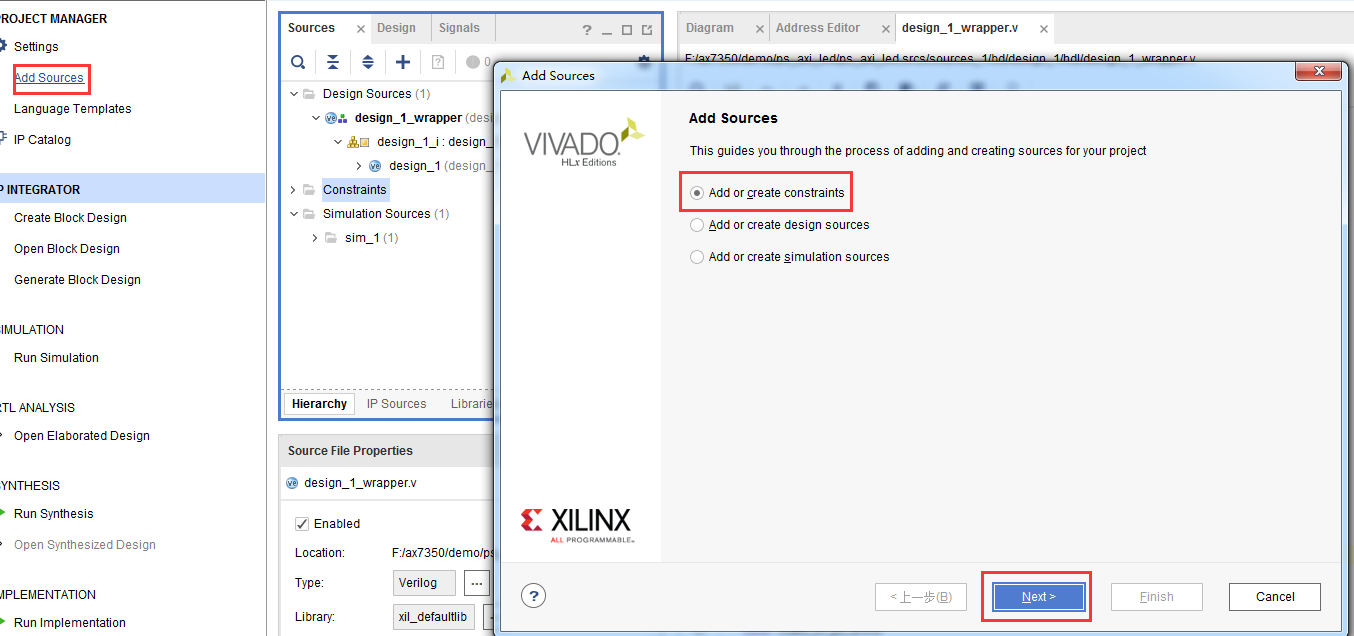

  1. 创建一个新的xdc约束文件

../_images/image184.png

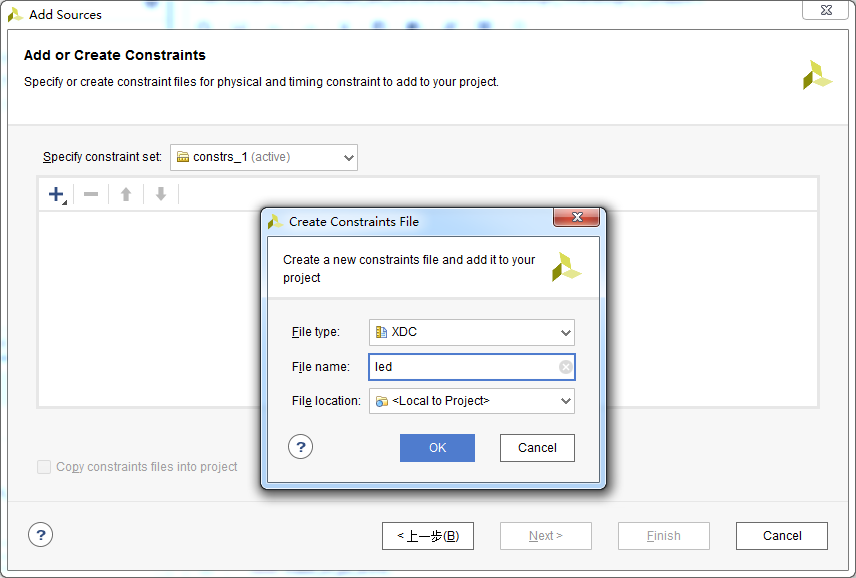

  1. 文件名称为led

../_images/image194.png

  1. led.xdc添加一下内容，端口名称一定要和顶层文件端口一致

set_property IOSTANDARD LVCMOS15 [get_ports {leds_tri_o[0]}]
set_property IOSTANDARD LVCMOS15 [get_ports {leds_tri_o[1]}]
set_property IOSTANDARD LVCMOS15 [get_ports {leds_tri_o[2]}]
set_property IOSTANDARD LVCMOS15 [get_ports {leds_tri_o[3]}]
set_property PACKAGE_PIN F5 [get_ports {leds_tri_o[0]}]
set_property PACKAGE_PIN E5 [get_ports {leds_tri_o[1]}]
set_property PACKAGE_PIN G5 [get_ports {leds_tri_o[2]}]
set_property PACKAGE_PIN G6 [get_ports {leds_tri_o[3]}]

Vitis程序编写#

  1. 生成bit文件

../_images/image204.png

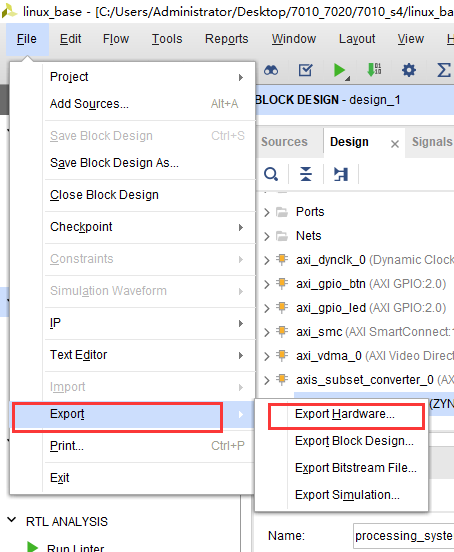

  1. 导出硬件

../_images/image219.png

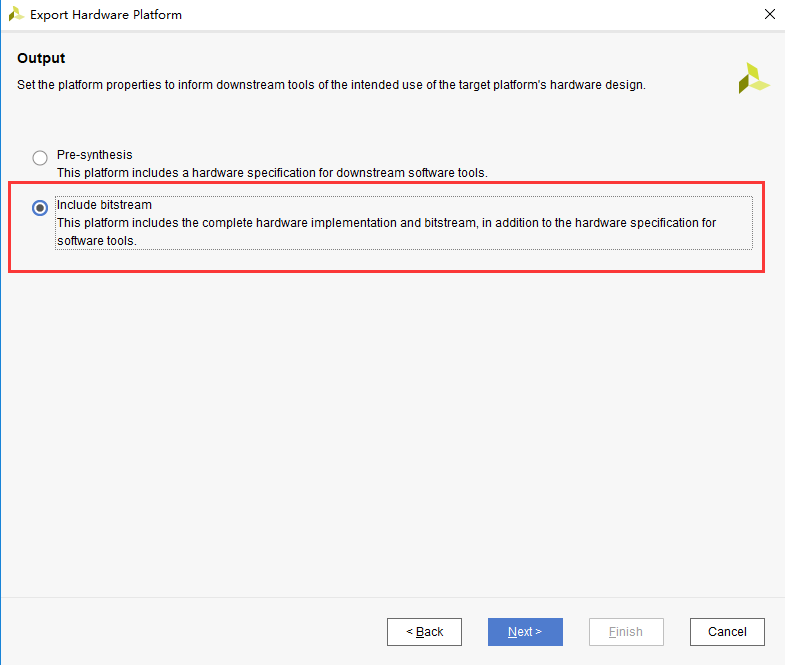

  1. 因为要用到PL，所以选择“Include bitstream”，点击“OK”

../_images/image224.png

  1. 运行Vitis

../_images/image234.png

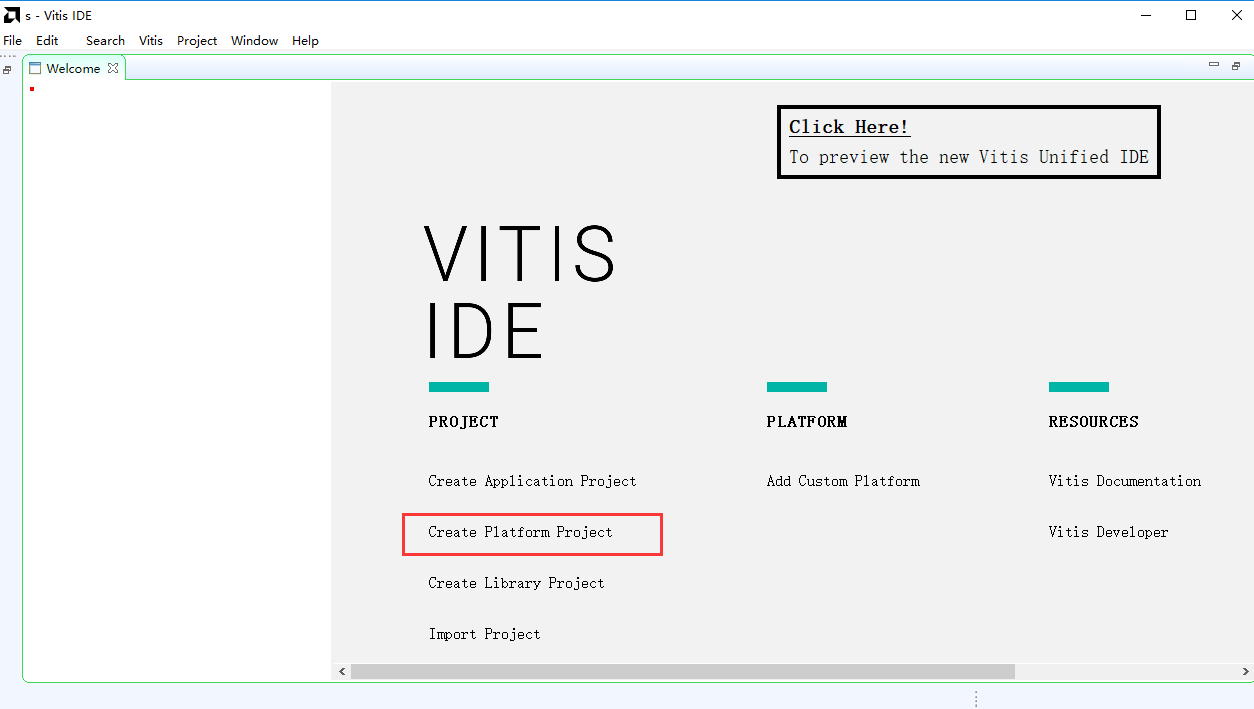

  1. 与前面的Hello World实验不同，我们只建立Platform工程

../_images/image243.png

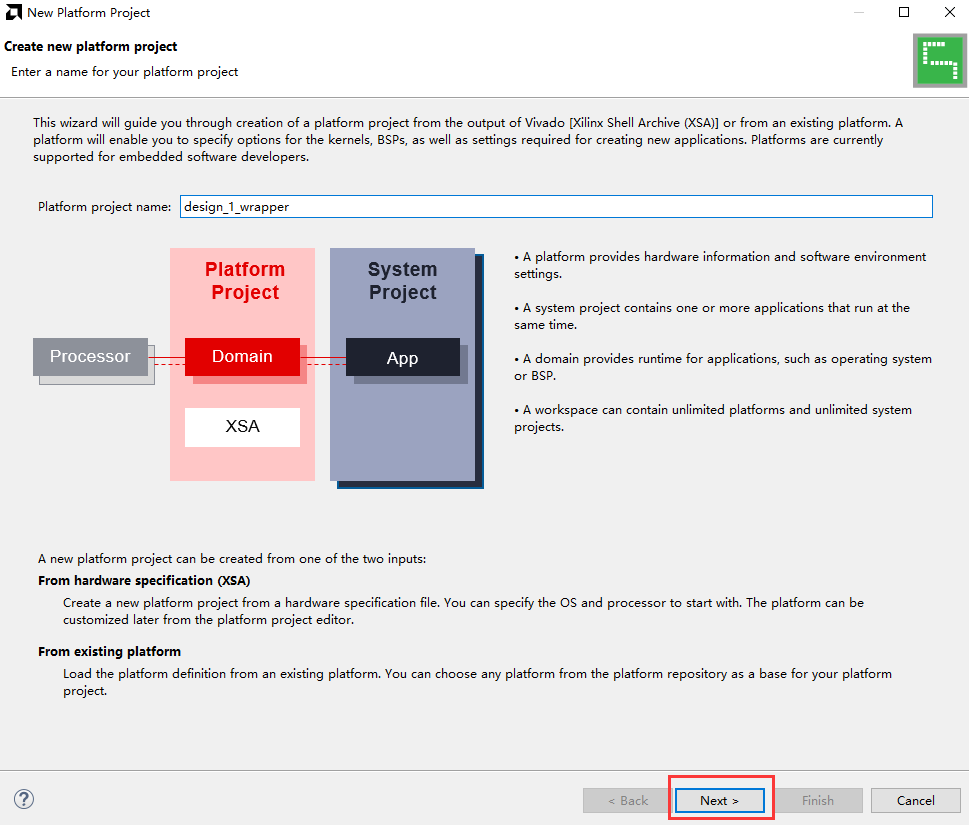

  1. 填入工程名字，点击Next

../_images/image252.png

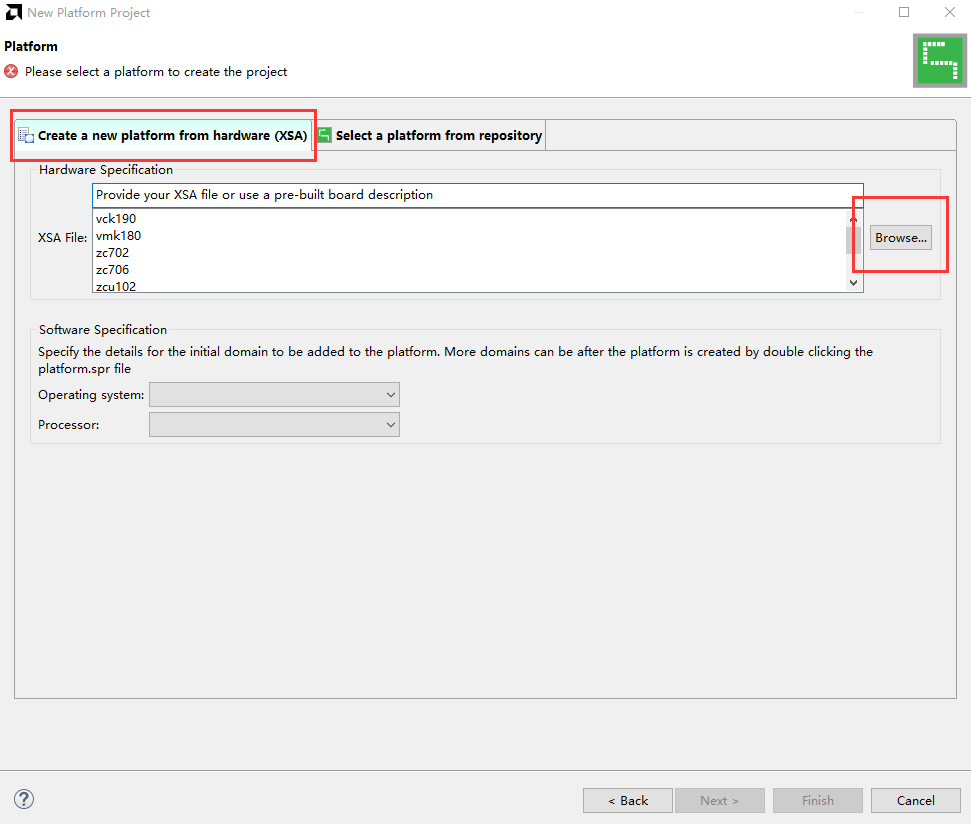

  1. 点击“Create a new platform hardware(XSA)，软件已经提供了一些板卡的硬件平台，但对于

  2. 我们自己的硬件平台，可以选择browse

../_images/image262.png

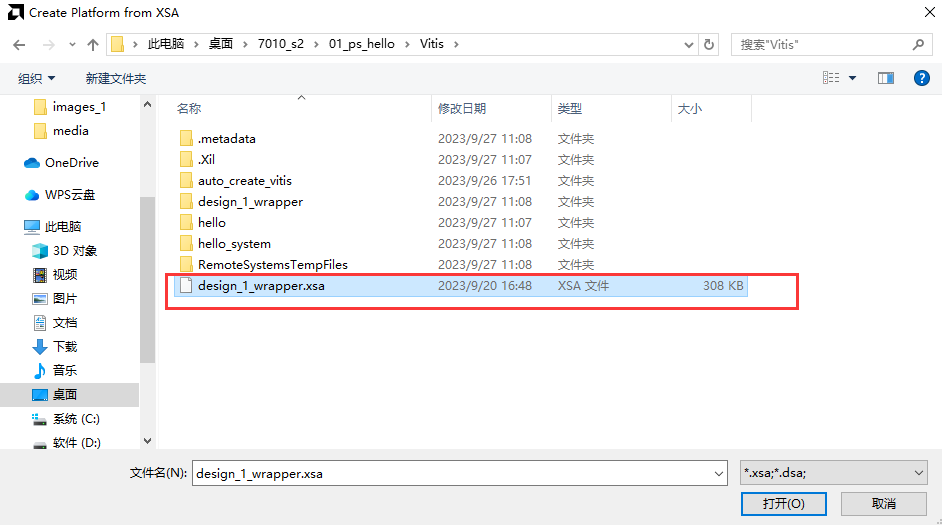

  1. 选择XSA文件

../_images/image272.png

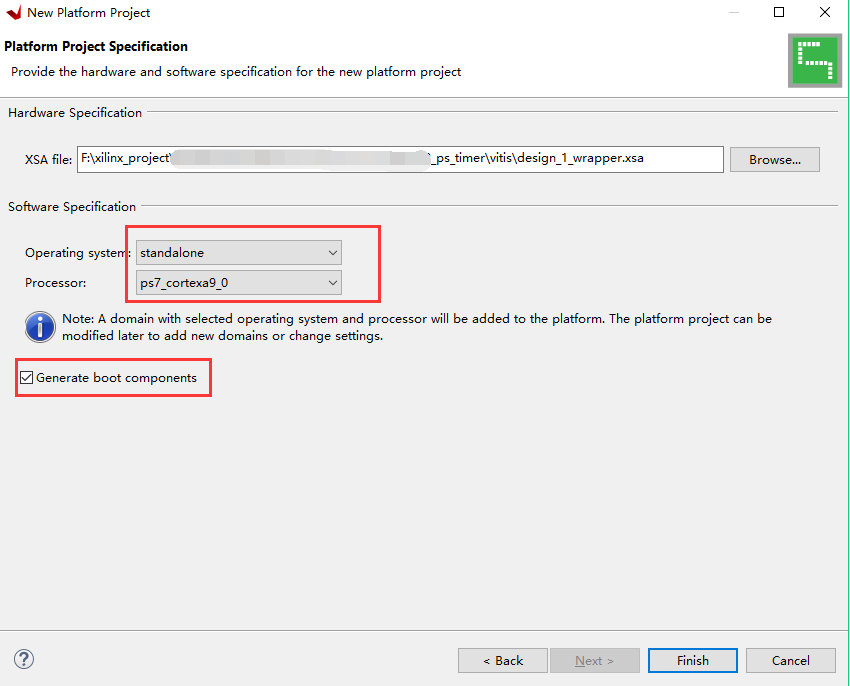

保持默认，点击Finish

../_images/image282.png

  1. 面对一个不熟悉AXI GPIO，我们如何控制呢？我们可以尝试一下Vitis自带的例程

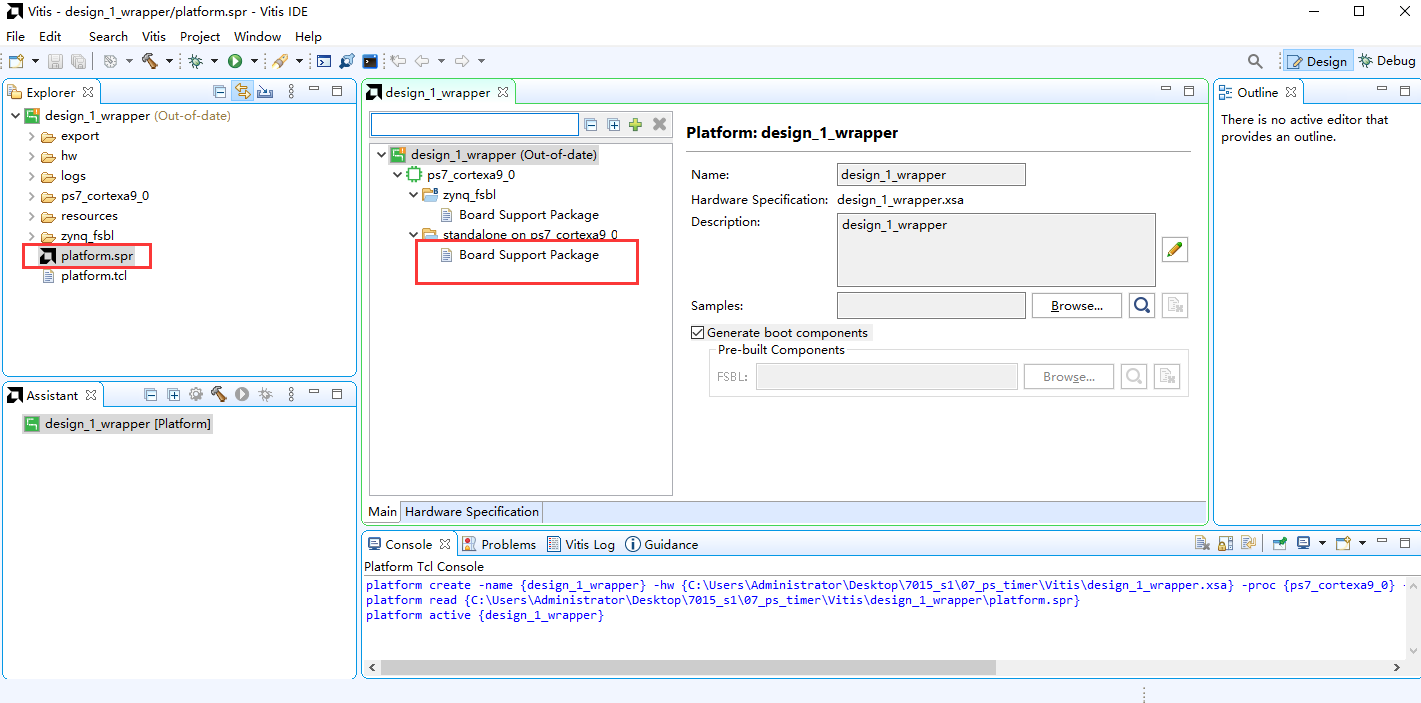

  2. 点开platform.spr，并点开BSP

../_images/image292.png

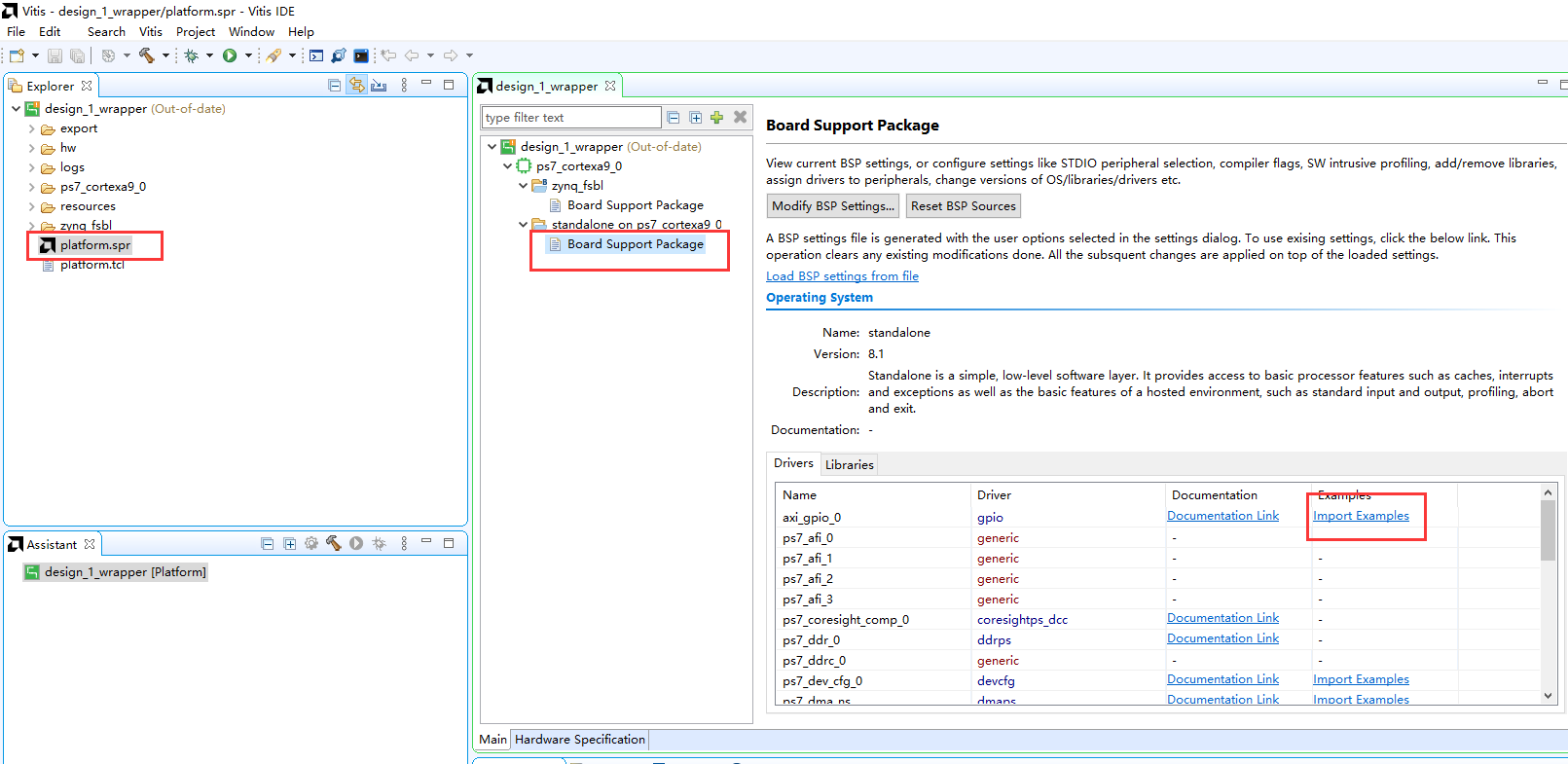

  1. 找到“axi_gpio_0”,这里可以点击“Documentation”来看相关文档，这里就不演示，点击“Import Examples”

../_images/image302.png

  1. 在弹出的对话框中有多个例程，从名称中可以猜个大概，这里选第一个“xgpio_example”

../_images/image316.png

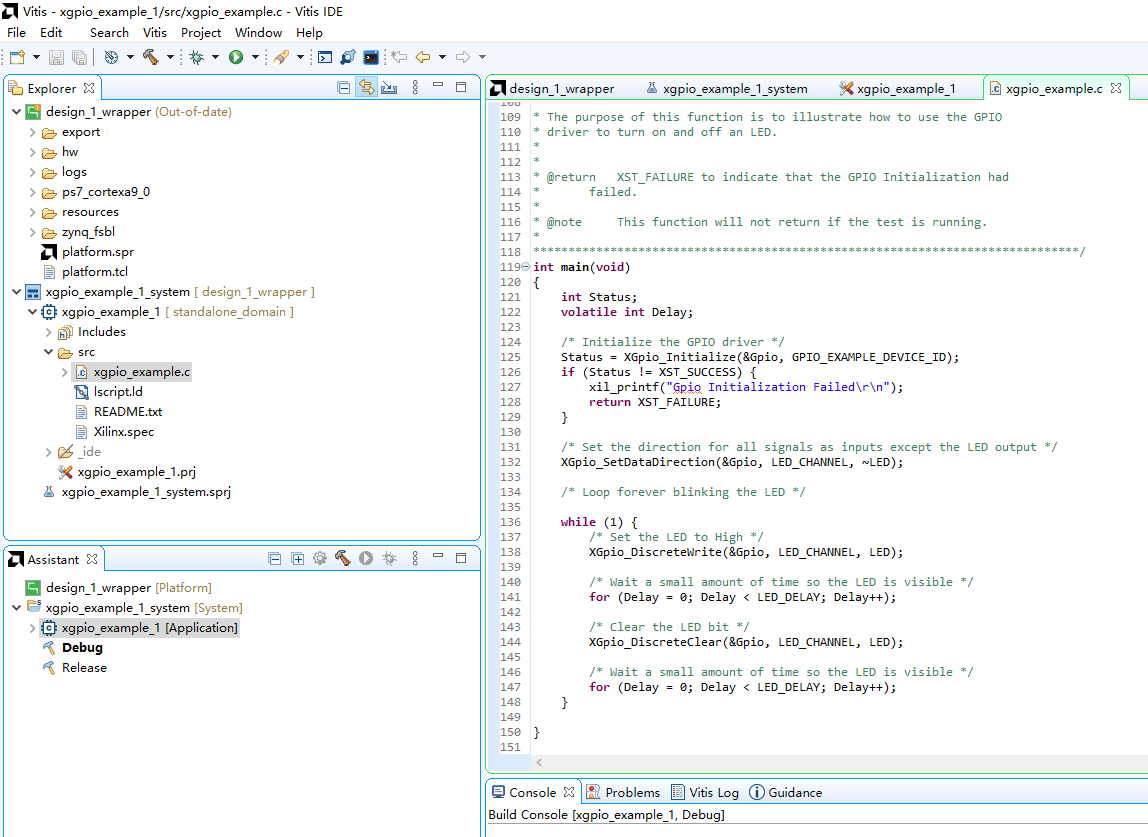

  1. 可以看到例程比较简单，短短几行代码，完成了AXI GPIO的操作

../_images/image323.png

里面用到很多GPIO相关的API函数，通过文档可以了解详细，也可以选中该函数，按“F3”查看具体定义。如果有了这些信息你还不能理解如何使用AXI GPIO，说明你需要补充C语言基础。

下载调试#

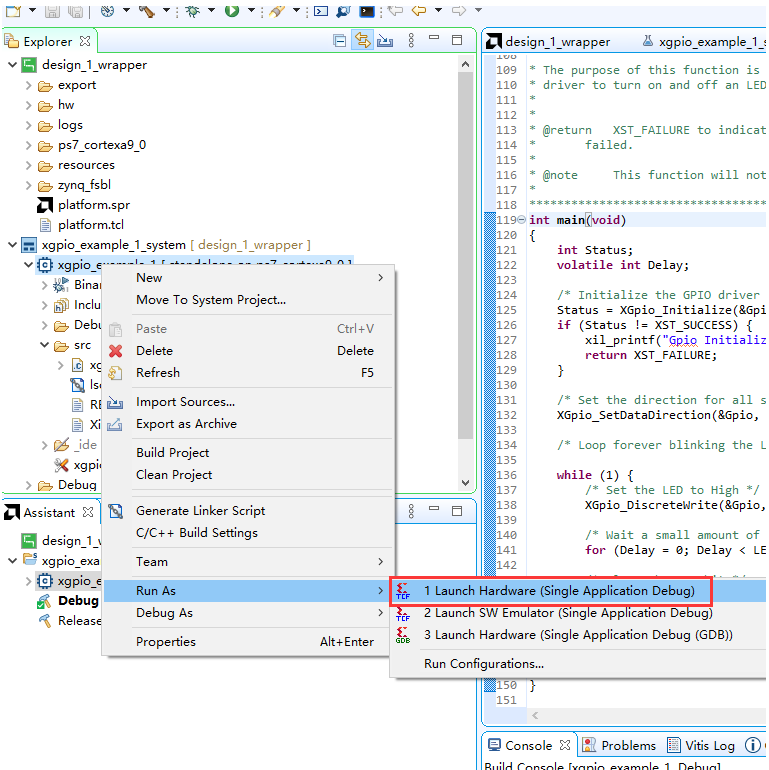

  1. 虽然Vitis可以提供一些例程，但有一部分例程是需要自己修改的，这个简单的LED例程就不修改了，尝试运行一下，发现不能达到预期效果，甚至提示一些错误。

../_images/image333.png

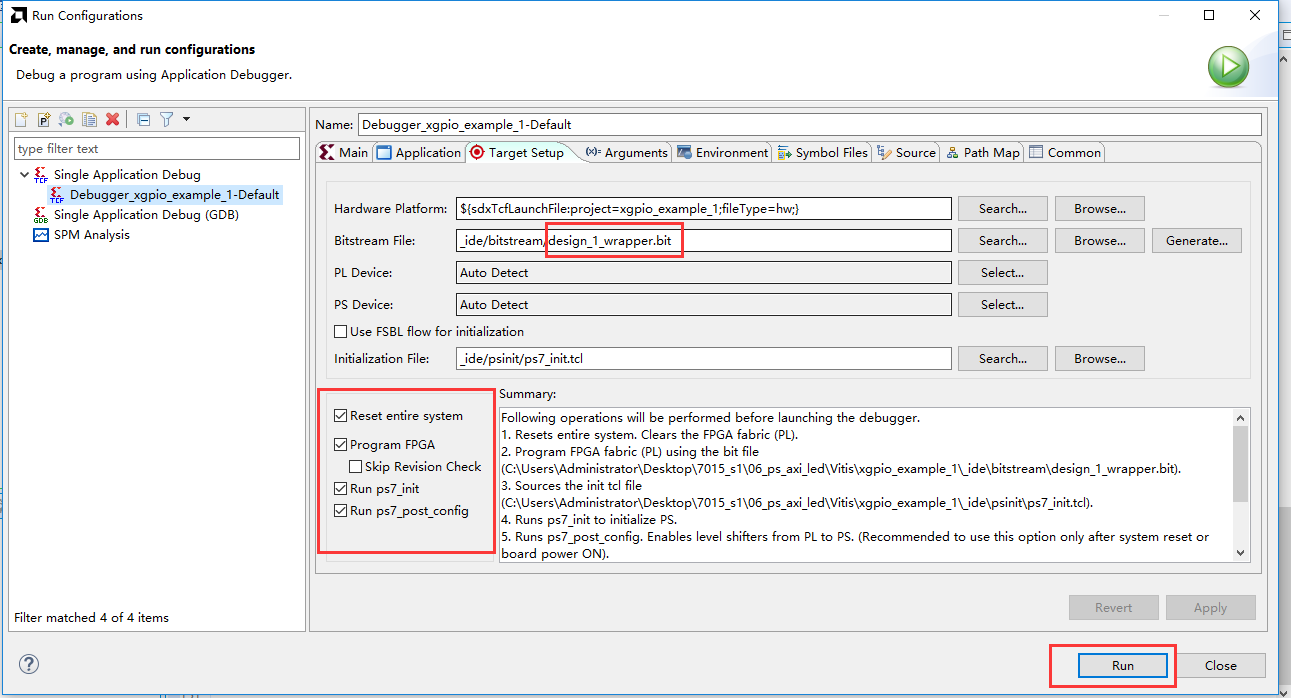

  1. 前面的教程已经提到，“Run As”最好复位系统，有PL的设计要“Program FPGA”，如果你的PL多次修改，别忘了重新导出硬件。按照下图配置后再次运行，可以看到开发板LED1快速闪烁。

../_images/image342.png

  1. 修改代码让4个LED灯都闪烁

../_images/image352.png

实验总结#

通过实验我们了解到PS可以通过AXI总线控制PL，但视乎没有体现出ZYNQ的优势，因为对于控制LED灯，无论是ARM还是FPGA，都可以轻松完成，但是如果把LED换成串口呢，控制100路串口通信，8路以太网等应用，我想还没有哪个SOC能完成这种功能，只有ZYNQ可以，这就是ZYNQ和普通SOC的不同之处。
