Ubuntu安装Linux版Vitis软件

Ubuntu安装Linux版Vitis软件#

虽然Windows下的Vivado软件可以解决大部分问题，可是偶尔我们还要使用Linux版本的Vivado，特别是Vitis，我们可以交叉编译很多应用程序。

安装库#

在终端输入下面的命令，如果没有安装的话，那么安装vitis就会一直卡住。

sudo apt install libncurses5

sudo apt install libtinfo5

sudo apt install libncurses5-dev libncursesw5-dev

sudo apt install ncurses-compat-libs

安装Linux版Vitis#

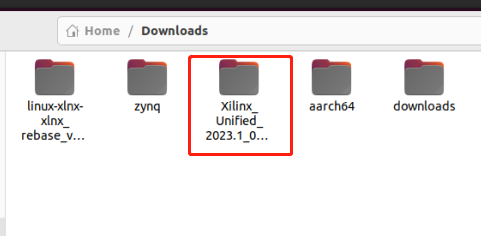

  1. 复制安装文件到虚拟机 Ubuntu，解压文件。

../_images/image1100.png

  1. 使用终端进入解压后的

cd ~/Downloads/Xilinx_Unified_2023.1_0507_1903/

  1. 运行命令

sudo chmod +x xsetup
../_images/image250.png

  1. 运行命令，开始安装，需要注意，这里是sudo安装

sudo ./xsetup

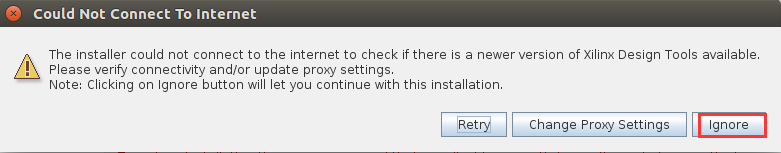

  1. 如果弹出这些窗口，都点击“Ignore”

../_images/image338.png ../_images/image426.png

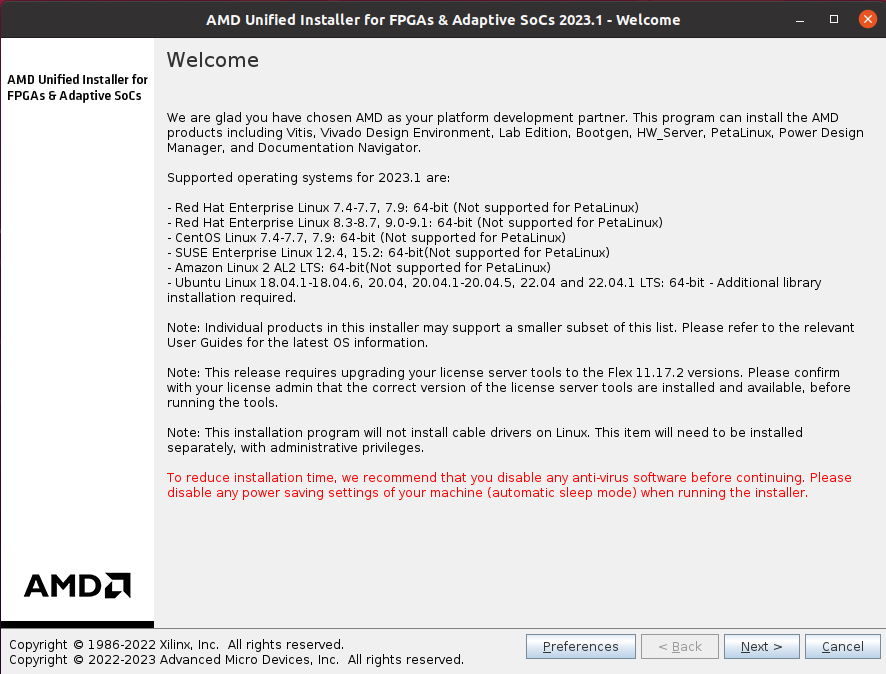

  1. 安装过程要求我们关闭杀毒软件

../_images/image520.png ../_images/image618.png

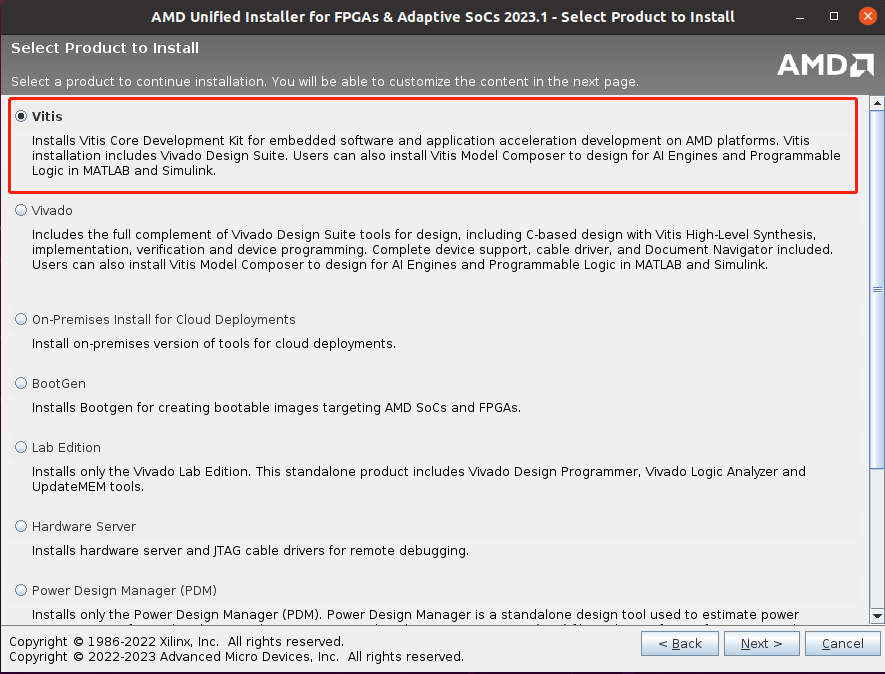

  1. 选择“Vitis”

../_images/image718.png

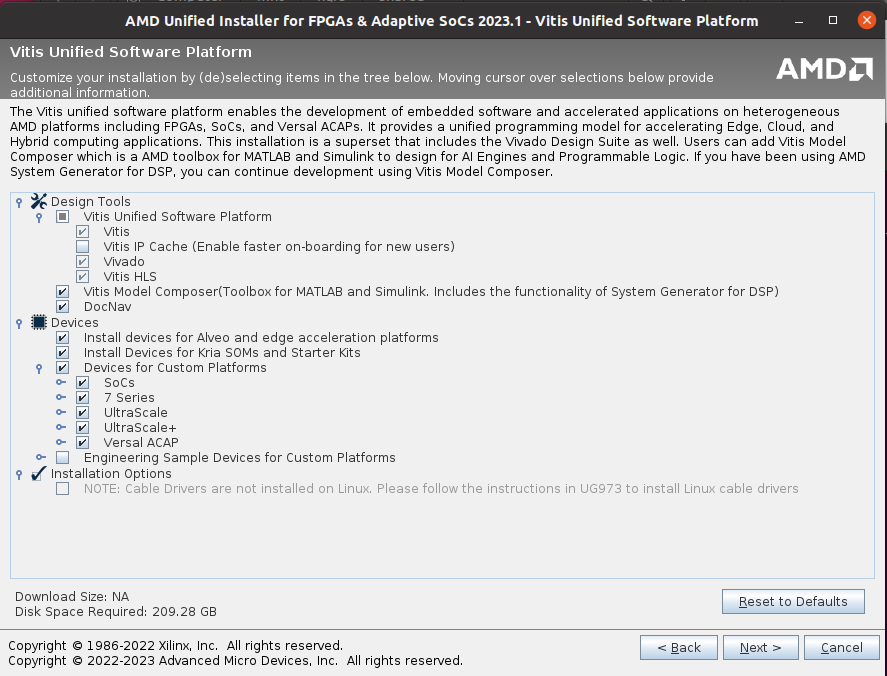

  1. 根据自己的需求选择对应组件，建议保持默认配置

../_images/image818.png

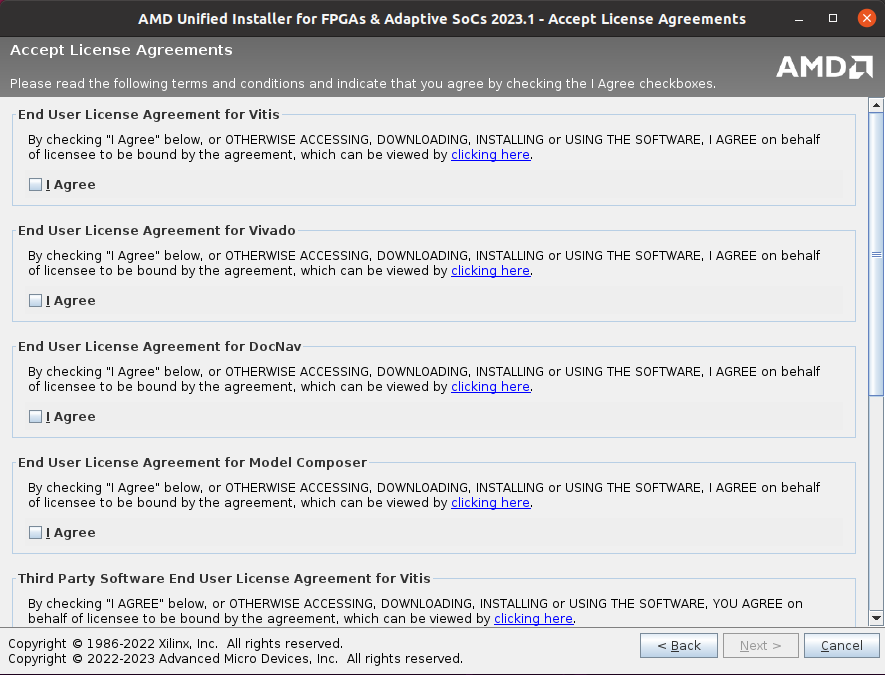

  1. 勾选所有协议

../_images/image917.png

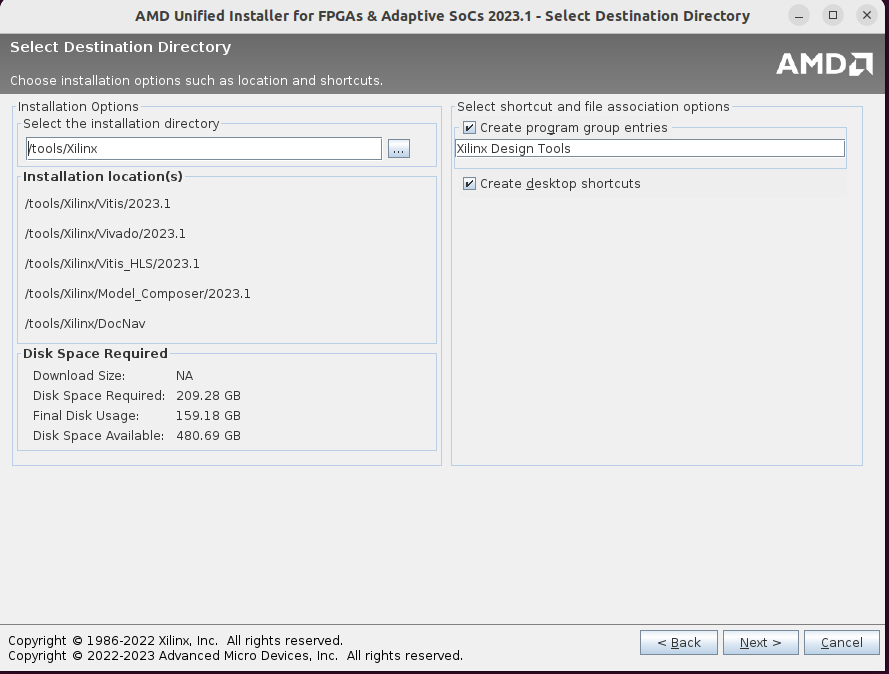

  1. 安装路径使用默认路径

../_images/image1017.png

  1. 运行Vivado软件

source /tools/Xilinx/Vivado/2023.1/settings64.sh

vivado &

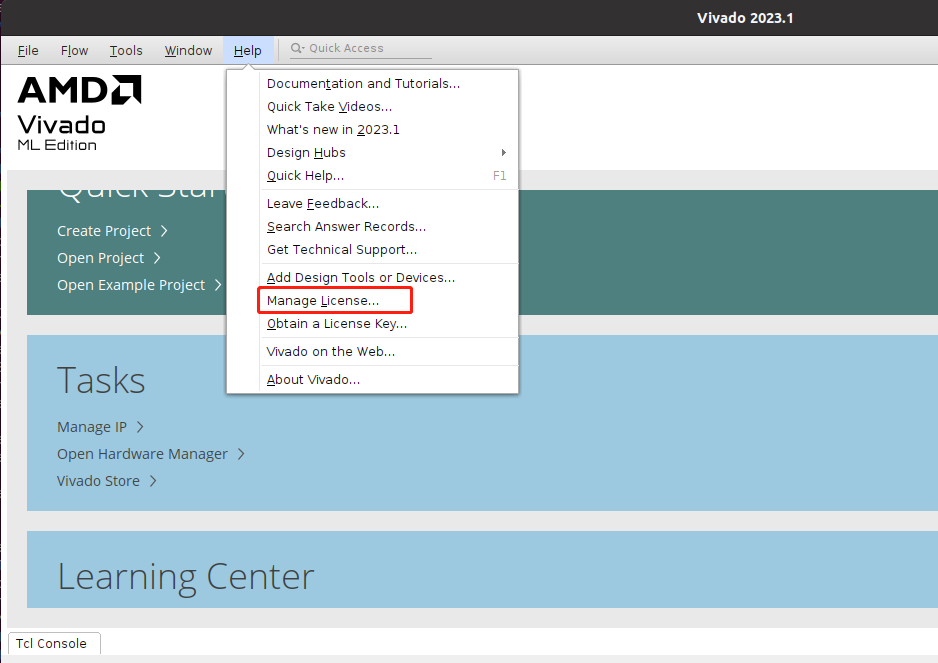

  1. 软件启动以后在“Help → Manage license…”添加license文件

../_images/image1122.png

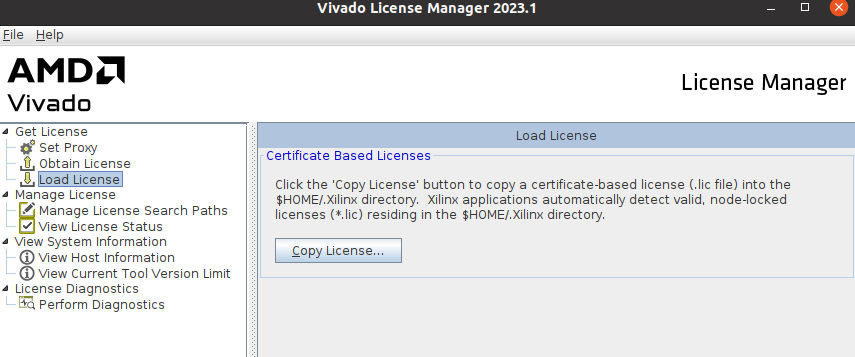

  1. 先点击“Load License”再点击Copy License安装“lic”文件，lic文件和Windows版本通用的，各种版本也是通用的

../_images/image1218.png

权限设置#

运行命令添加运行权限

sudo chmod 777 -R /tools/Xilinx/

安装下载器驱动#

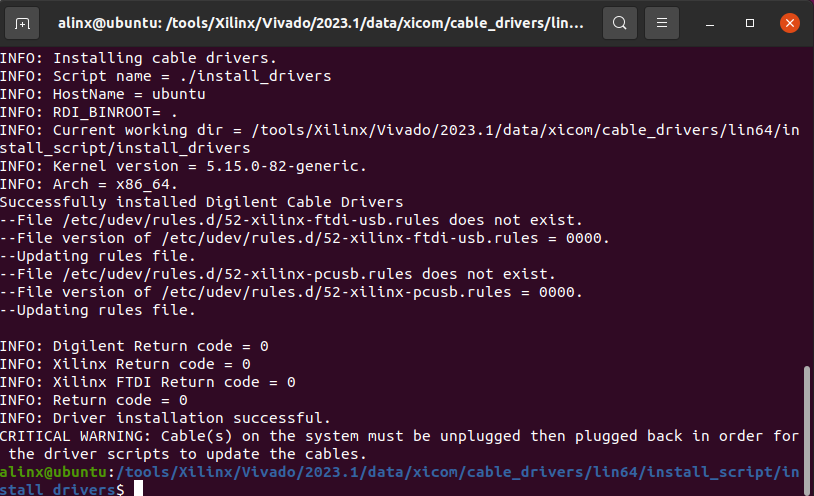

运行下列命令安装下载器驱动

cd /tools/Xilinx/Vivado/ 2023.1/data/xicom/cable_drivers/lin64/install_script/install_drivers/

sudo ./install_drivers
../_images/image1316.png

测试Vivado#

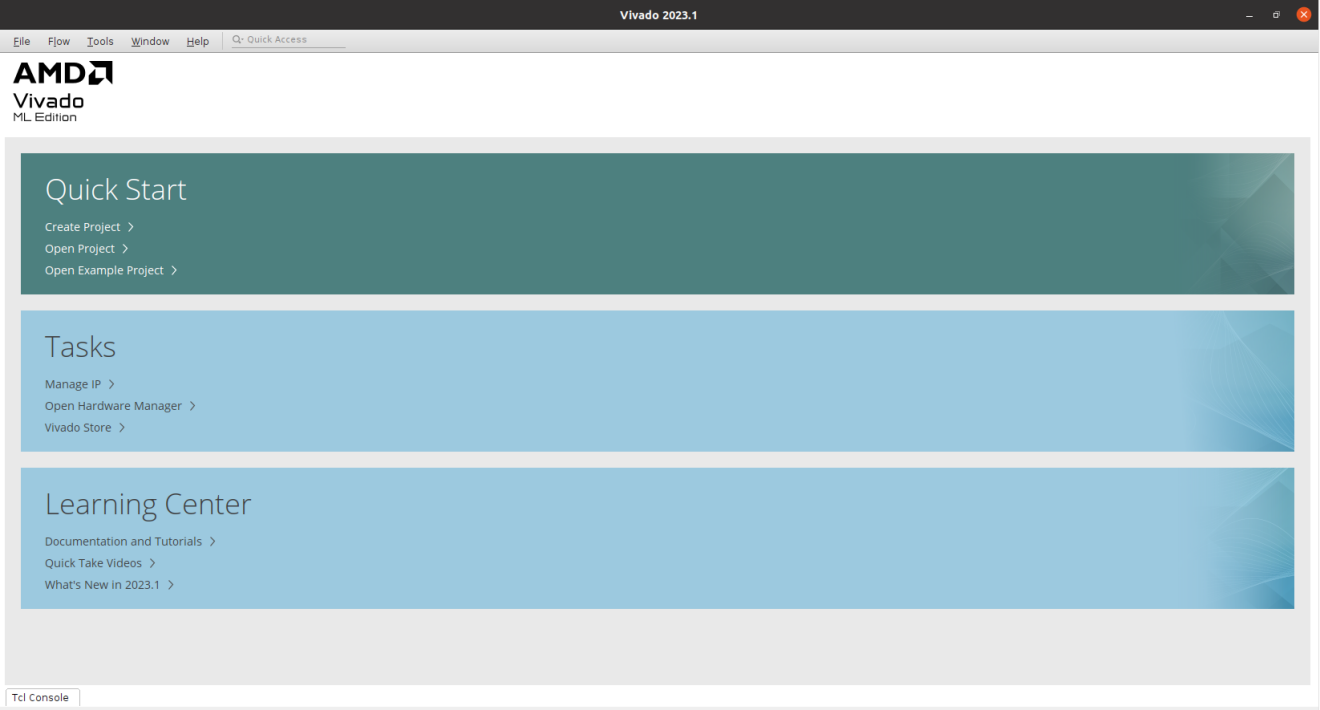

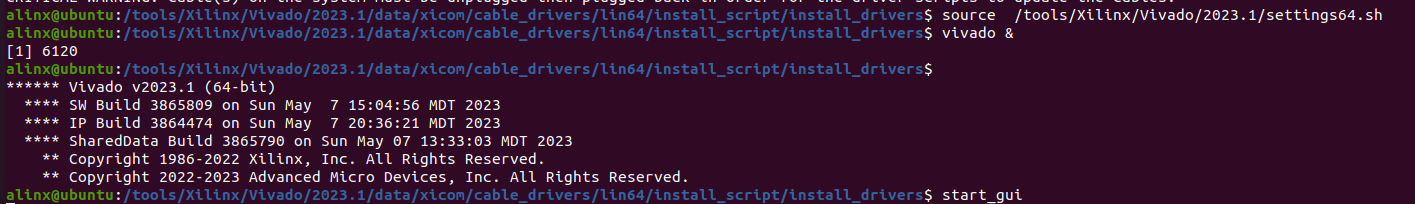

  1. 运行下列命令，启动Vivado

source /tools/Xilinx/Vivado/2023.1/settings64.sh

vivado &
../_images/image1415.png ../_images/image1514.png

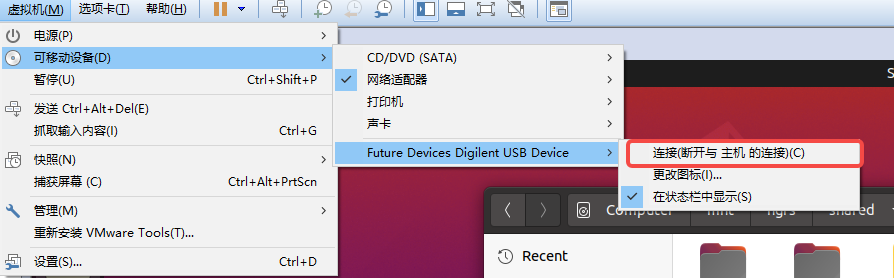

  1. 连接下载器到虚拟机

../_images/image1613.png

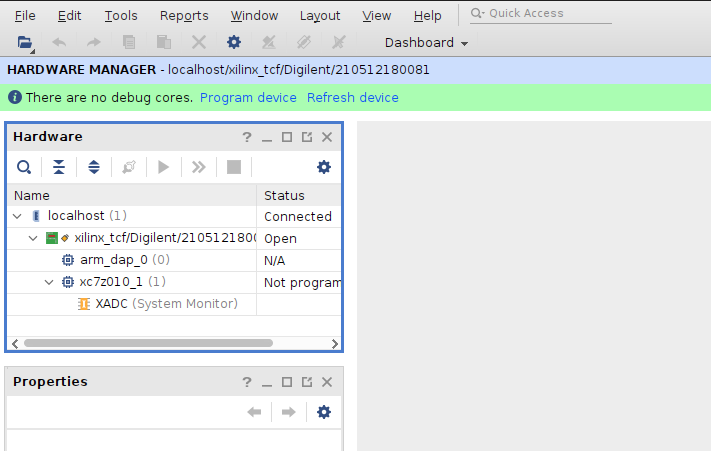

  1. 连接开发板和下载器，使用“Open Hardware Manager”测试，正常情况下可以发现芯片，说明Vivado和下载器驱动安装成功

../_images/image1713.png

常见问题#

Linux下载器下载时提示被占用#

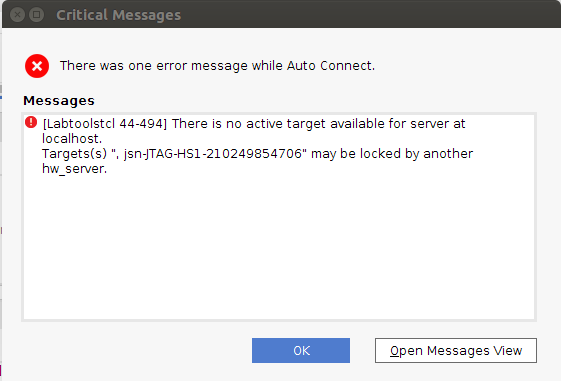

  1. 测试硬件时，能发现下载器，但是有个错误

../_images/image1812.png

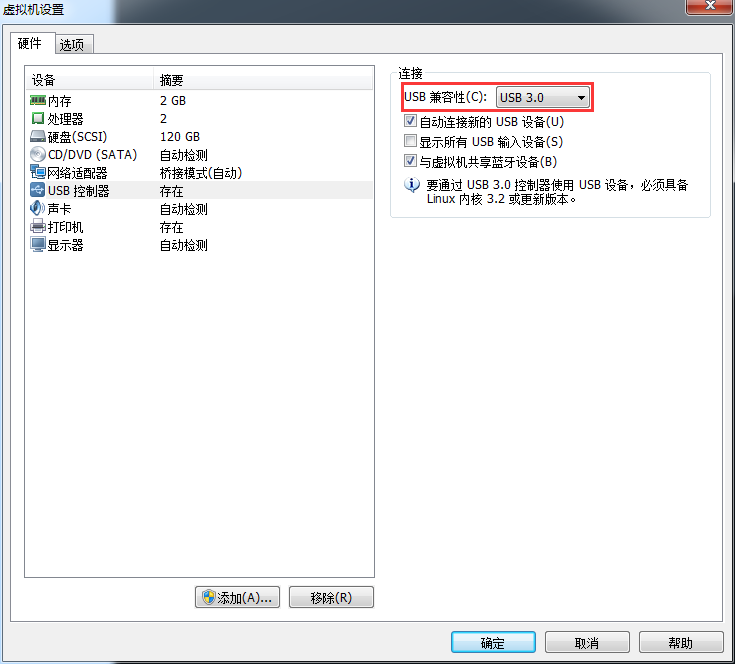

  1. 有些主板需要设置USB的兼容性，关闭虚拟机的Ubuntu，设置USB兼容性到“USB 3.0”，再次尝试，如果还不能使用下载器，只能使用Windows版本下载了。

../_images/image1912.png

适合ZYNQ的交叉编译器#

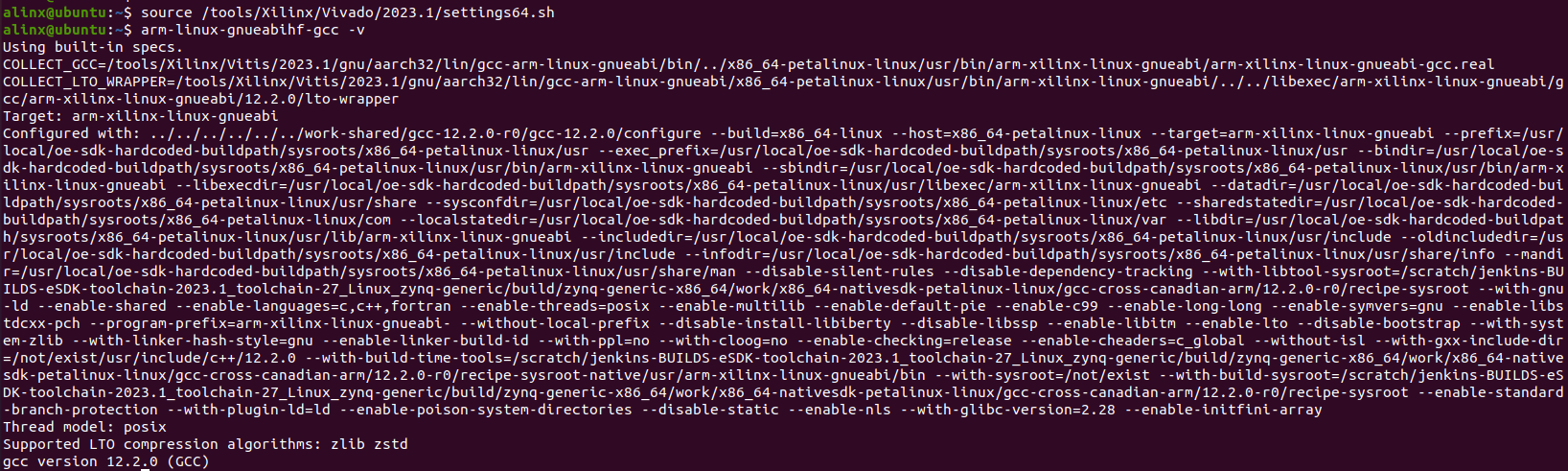

在安装Vitis软件里就包含了交叉编译器arm-linux-gnueabihf-gcc。

source /tools/Xilinx/Vivado/2023.1/settings64.sh

arm-linux-gnueabihf-gcc -v
../_images/image2010.png
