固化程序

固化程序#

实验VIvado工程为“vdma_to_qspi_sd”。

做个这么多试验，都是通过JTAG调试的，怎么把程序放在SD卡或者烧写到QSPI Flash里运行？首先PL必须有PS配置，所以不能像以往的FPGA烧录方法直接烧录到Flash，本实验讲解如何固化程序。

Vivado工程建立#

本实验选择VDMA测试工程来固化，在建立VDMA测试工程时，我们没有使能QSPI和SD卡，要固化程序必须使能QSPI或SD卡。

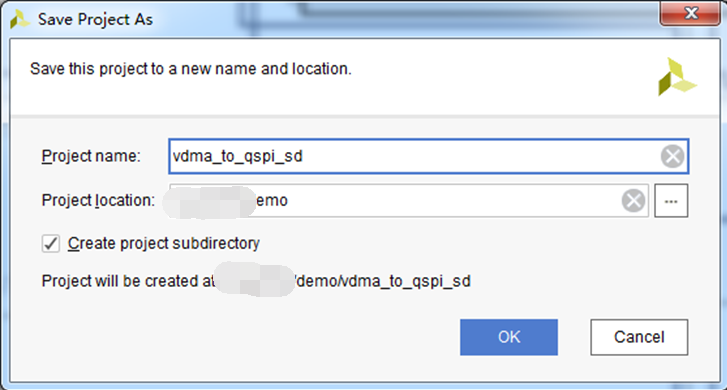

  1. 将VDMA测试工程另存一份，用于固化程序实验，名称改为“vdma_to_qspi_sd”

../_images/image170.png

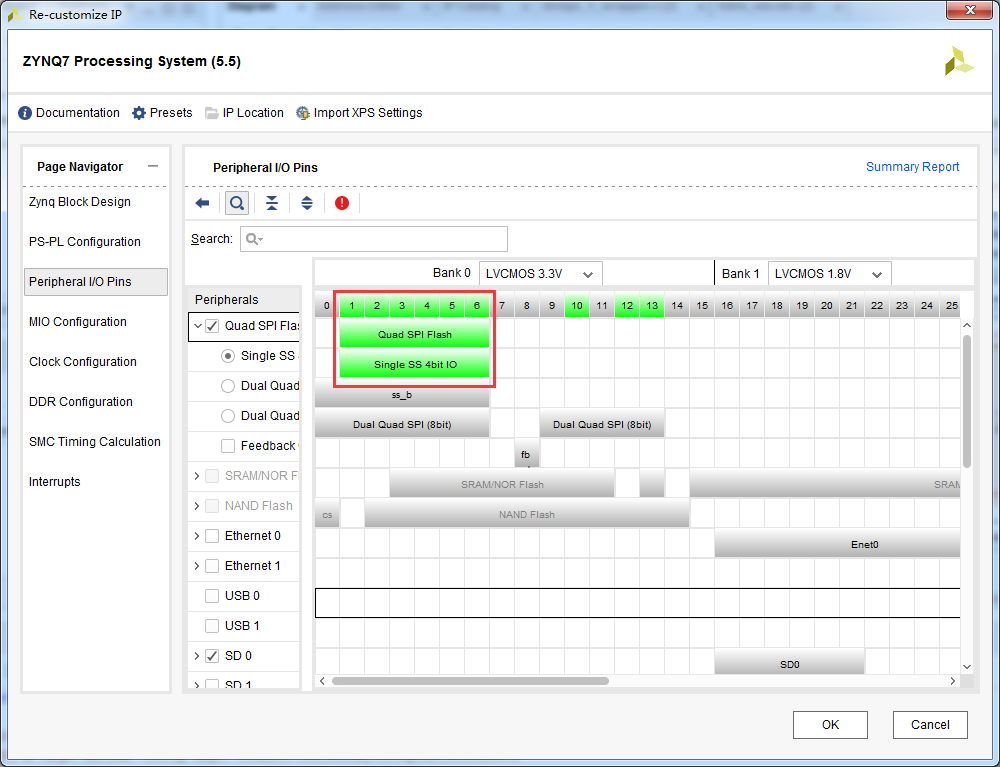

  1. 添加QSPI，使用MIO1-6

../_images/image238.png

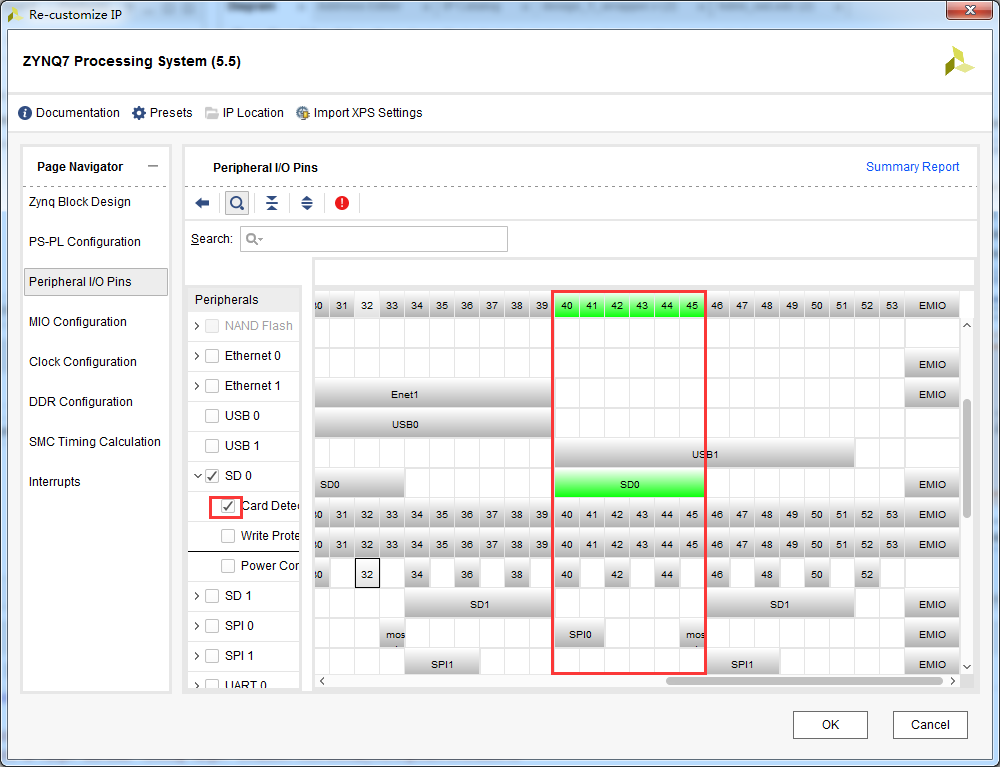

  1. 添加SD0控制器，使用MIO40-45，使用TF卡接口

../_images/image328.png

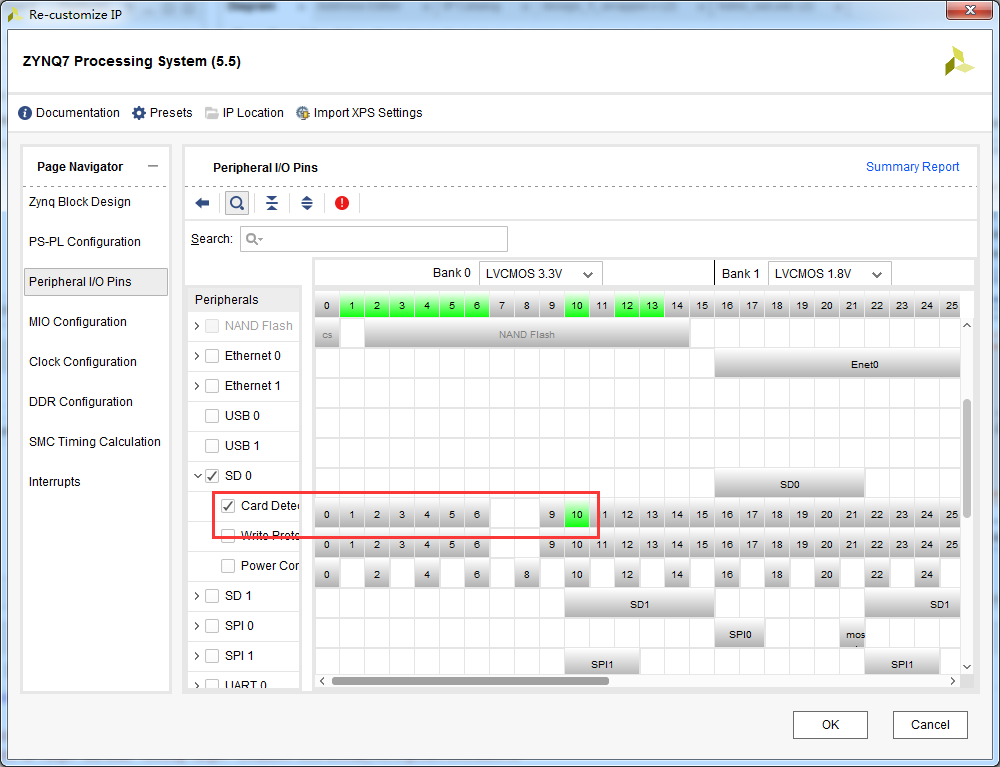

  1. 添加SD卡的卡检测管脚MIO10

../_images/image419.png

  1. 保存设计，编译生成bit文件，再次导出硬件

生成FSBL#

FSBL是一个二级引导程序，完成MIO的分配、DDR控制器初始化、SD、QSPI控制器初始化，配置FPGA，然后加载用户程序。

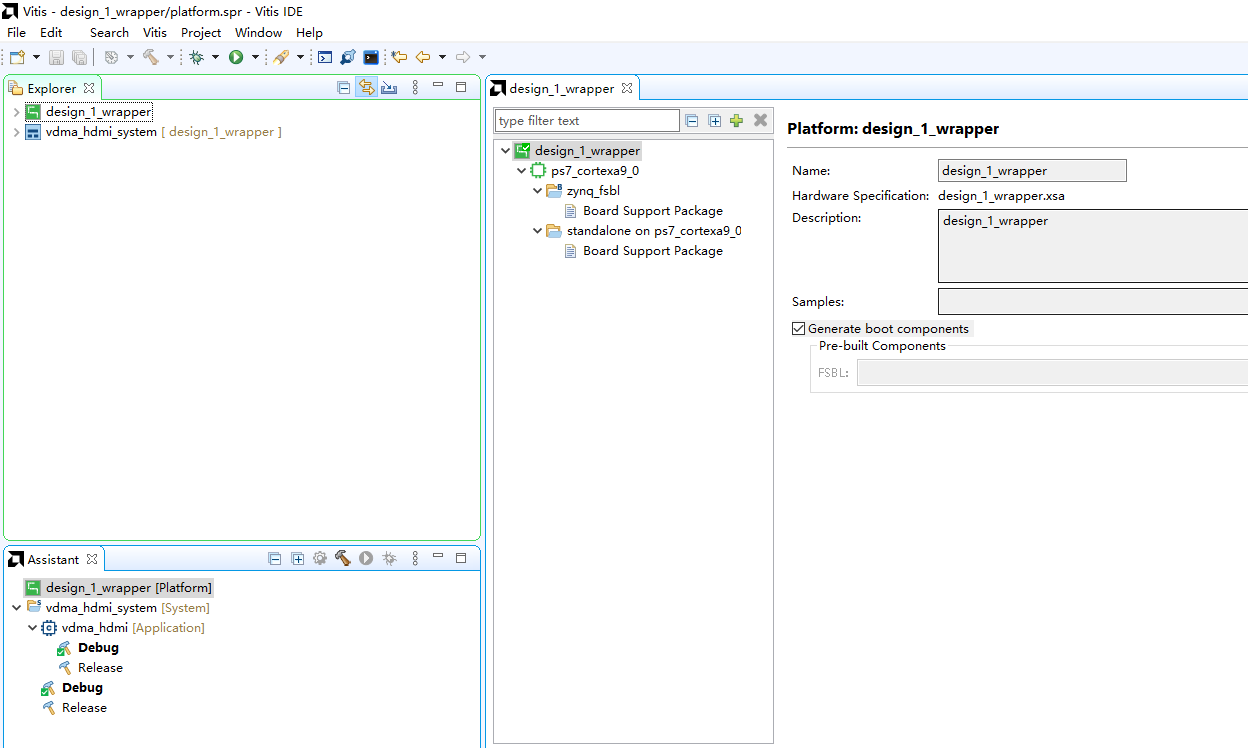

  1. 启动Vitis软件。

../_images/image516.png

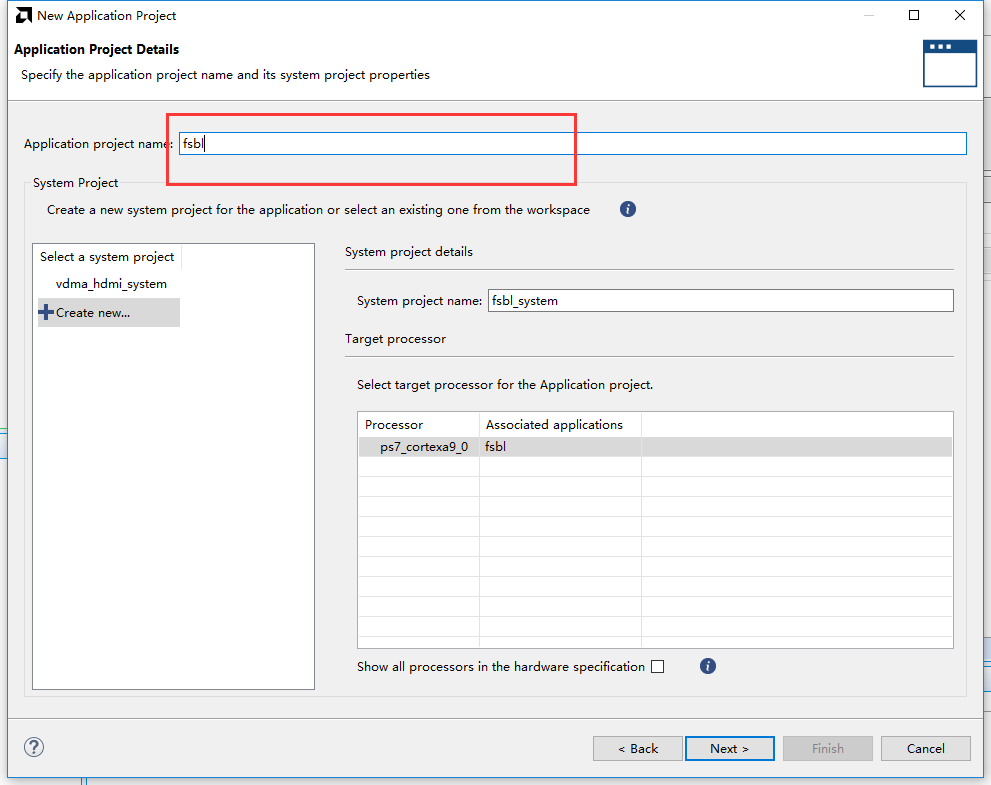

  1. 新建一个名为fsbl的APP。

../_images/image614.png

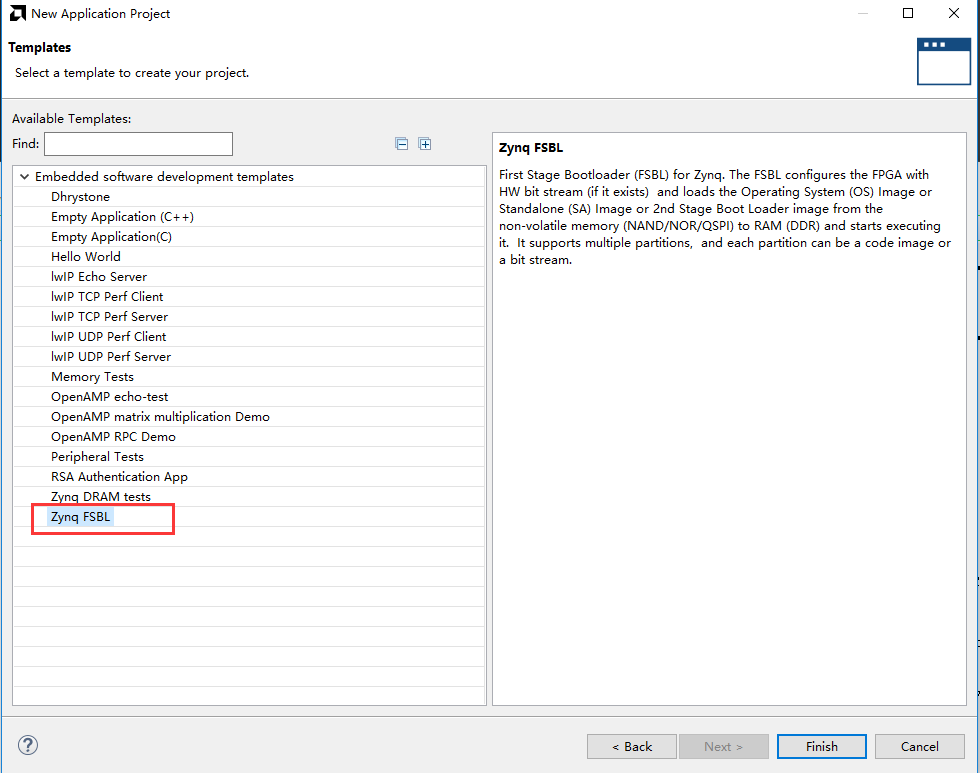

  1. 模板选择Zynq FSBL

../_images/image714.png

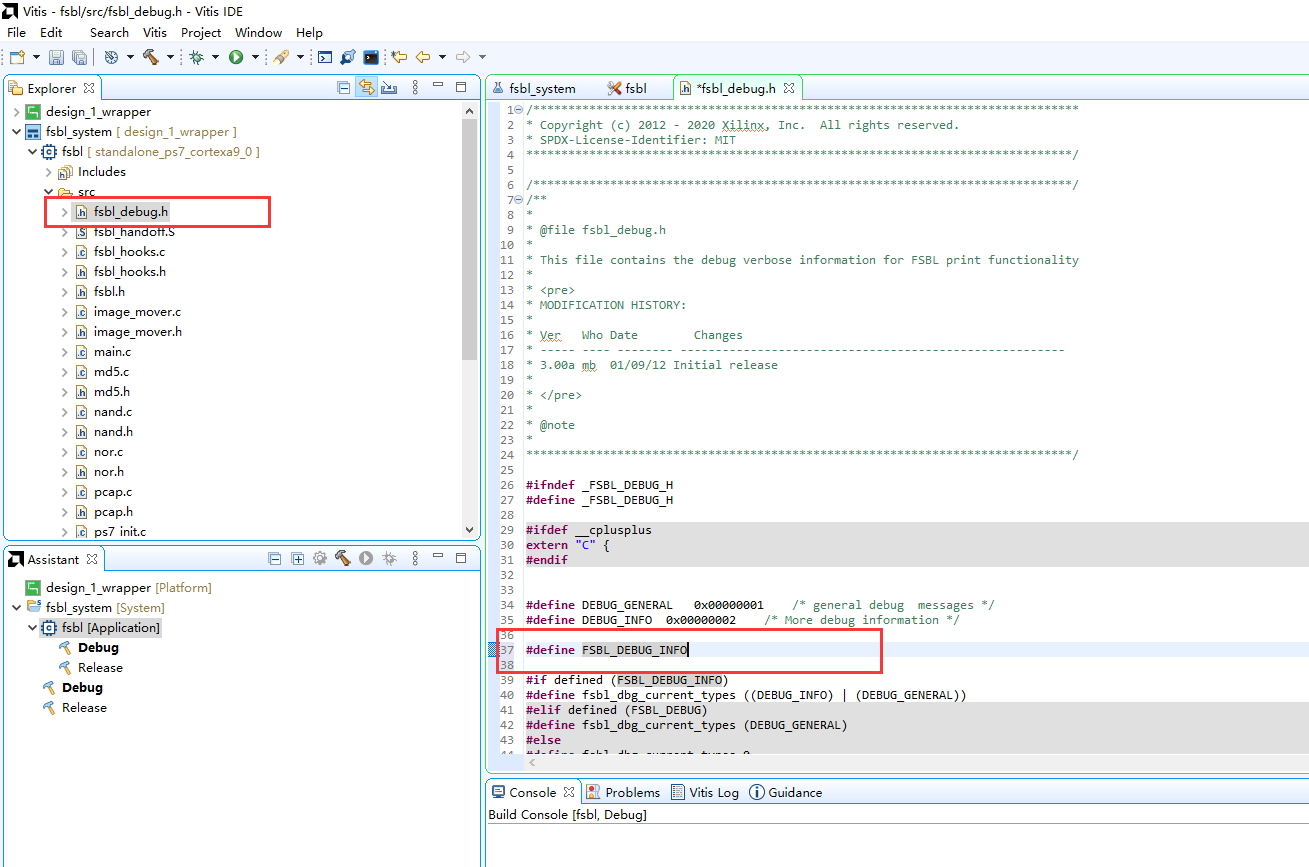

  1. 添加调试宏定义FSBL_DEBUG_INFO，可以在启动输出FSBL的一些状态信息，有利于调试，但是会导致启动时间变长。

../_images/image814.png

  1. 保存编译Vitis，生成fsbl.elf文件

创建BOOT文件#

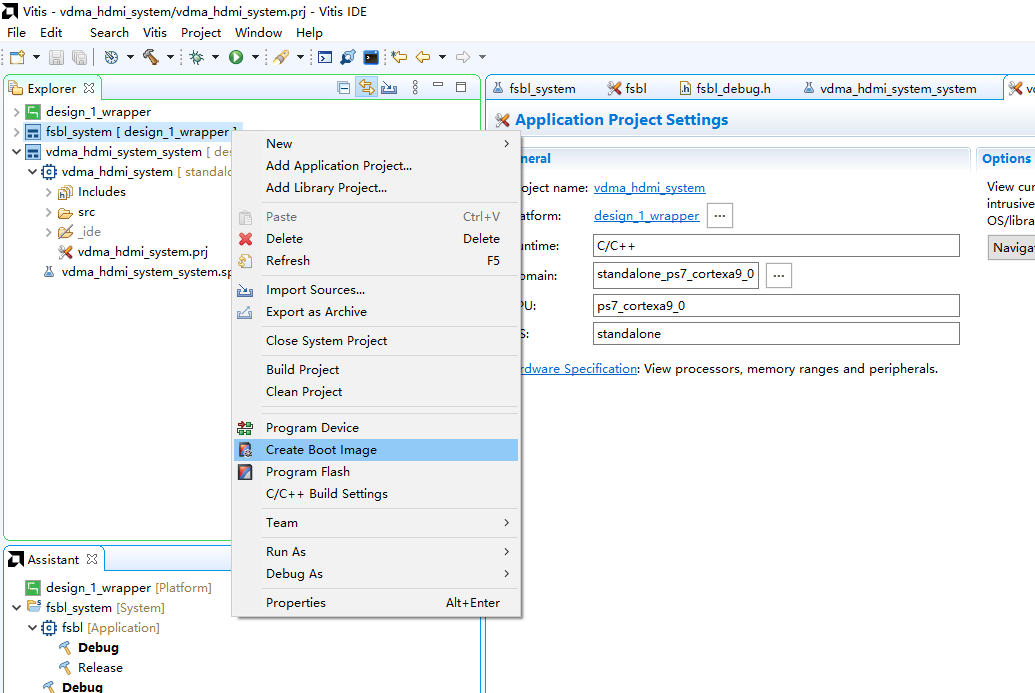

  1. 选择fsbl工程，右键选择Create Boot Image

../_images/image914.png

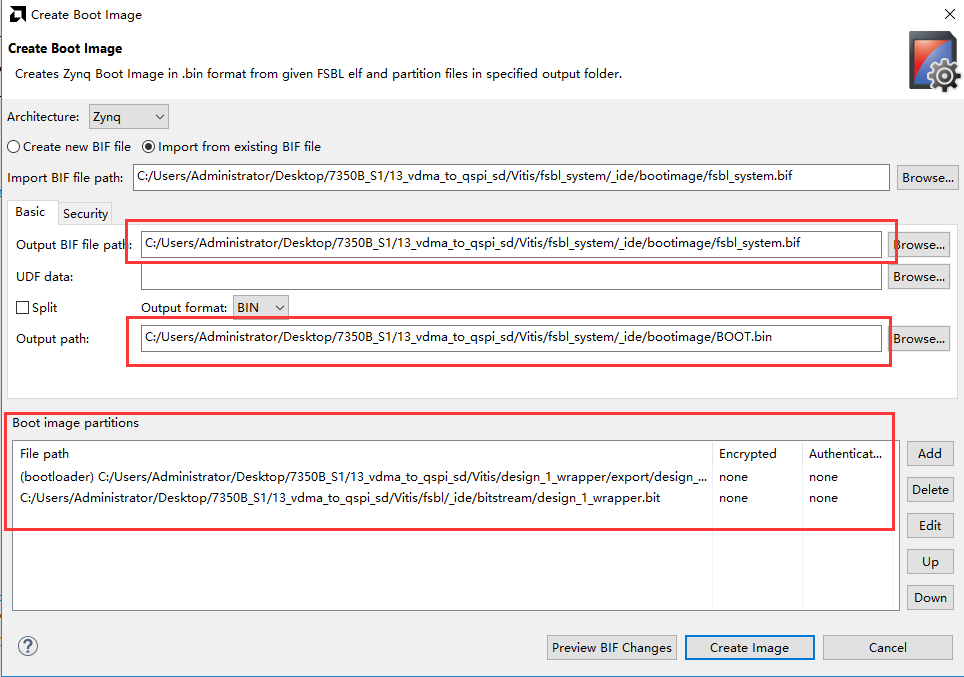

  1. 弹出的窗口中可以看到生成的BIF文件路径，BIF文件是生成BOOT文件的配置文件，还有生成的BOOT.bin文件路径，BOOT.bin文件是我们需要的启动文件，可以放到SD卡启动，也可以烧写到QSPI Flash。

../_images/image1014.png

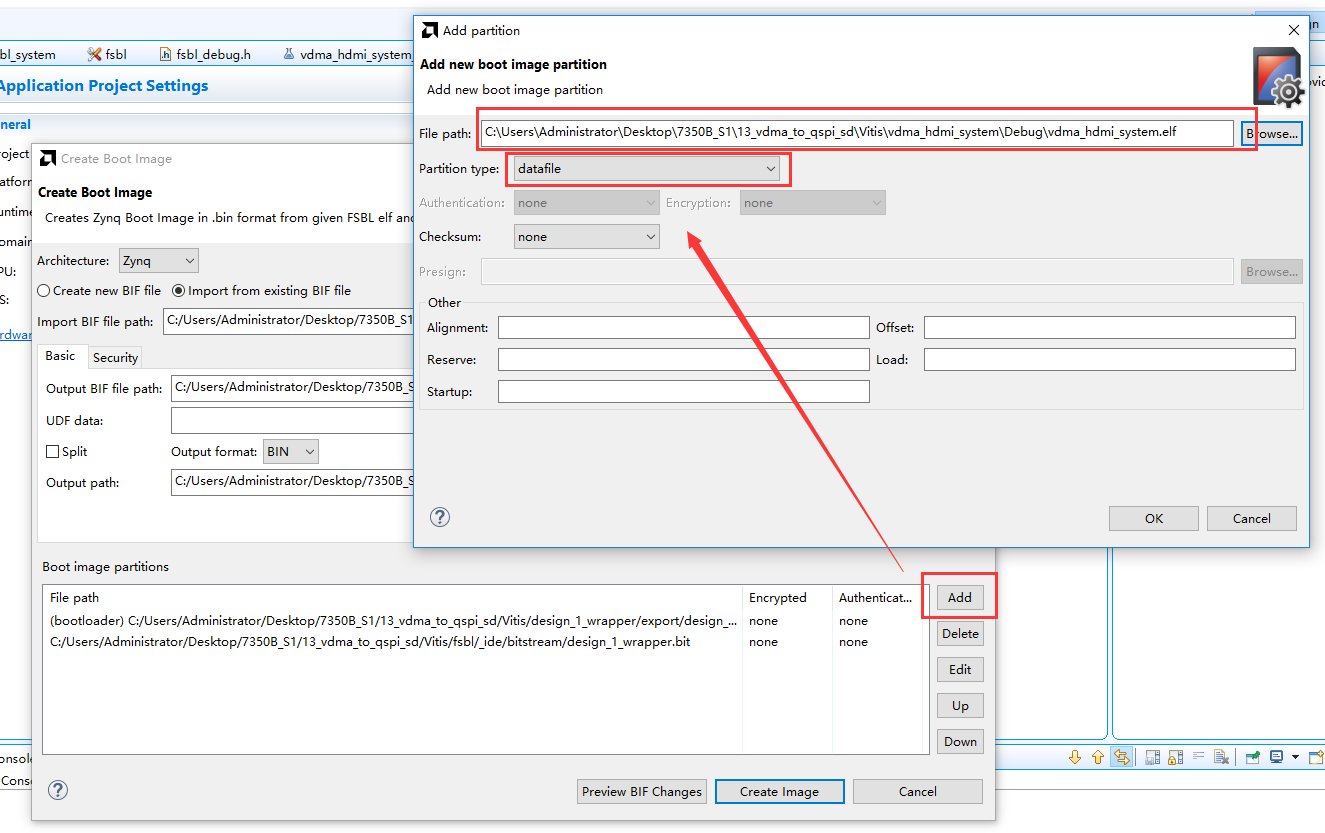

  1. 在Boot image partitions列表中有要合成的文件，第一个文件一定是bootloader文件，就是上面生成的fsbl.elf文件，第二个文件是FPGA配置文件，现在点击Add添加我们的VDMA测试程序vdma_hdmi.elf

../_images/image1119.png

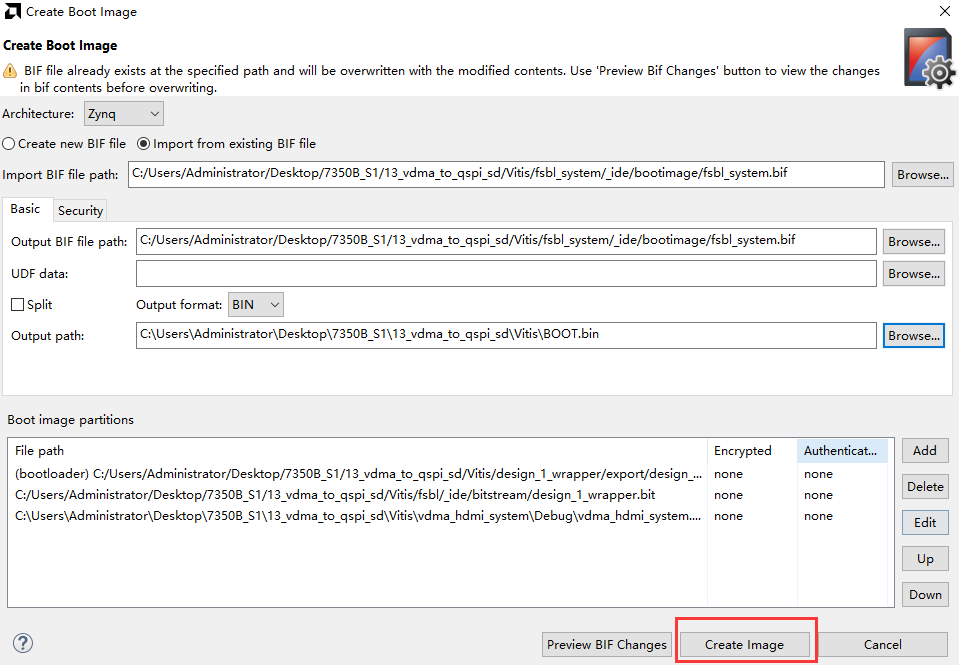

  1. 点击Create Image生成

../_images/image1215.png

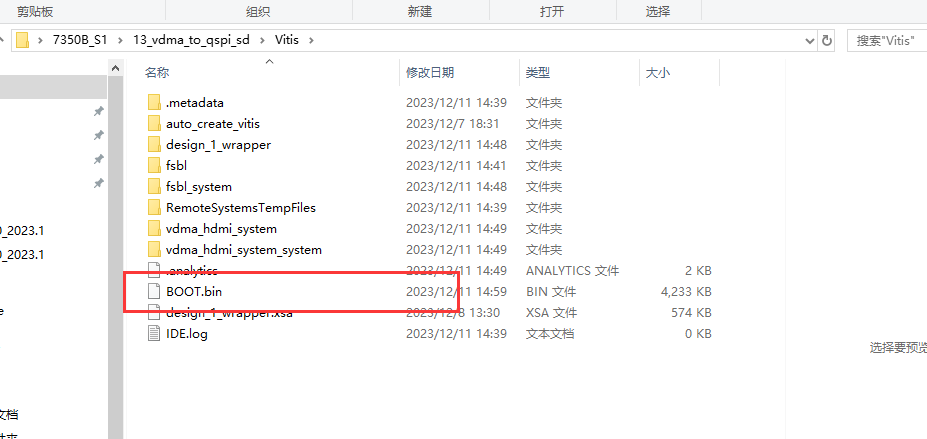

  1. 在生成的目录下可以找到BOOT.bin文件

../_images/image1313.png

SD卡启动测试#

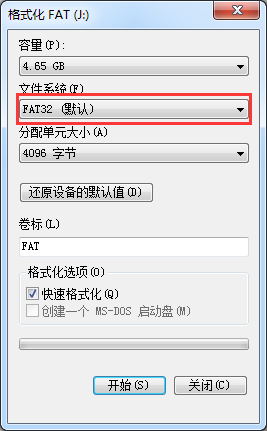

  1. 格式化SD卡，只能格式化为FAT32格式，其他格式无法启动

../_images/image1412.png

  1. 放入BOOT.bin文件，放在根目录

../_images/image1511.png

  1. SD卡插入开发板的SD卡插槽

  2. 启动模式调整为SD卡启动

  3. 插上HDMI显示器，给开发板上电，可以看到显示器显示了小猫的图片

QSPI启动测试#

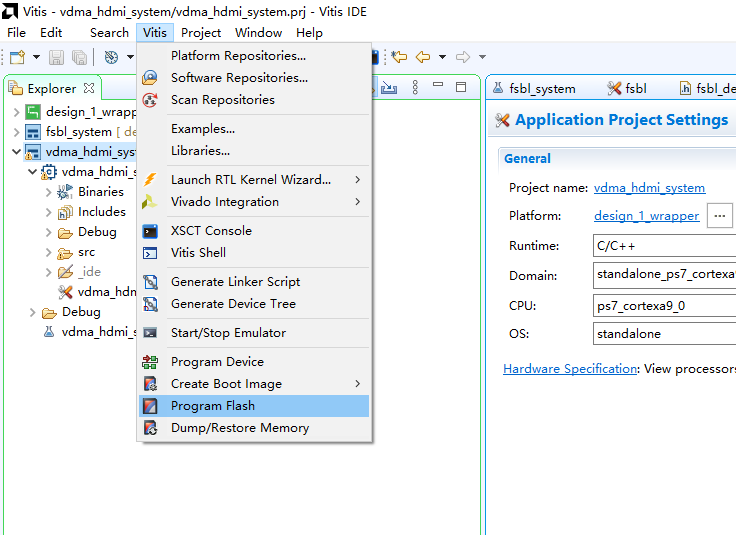

  1. 在菜单Vitis -> Program Flash

../_images/image1610.png

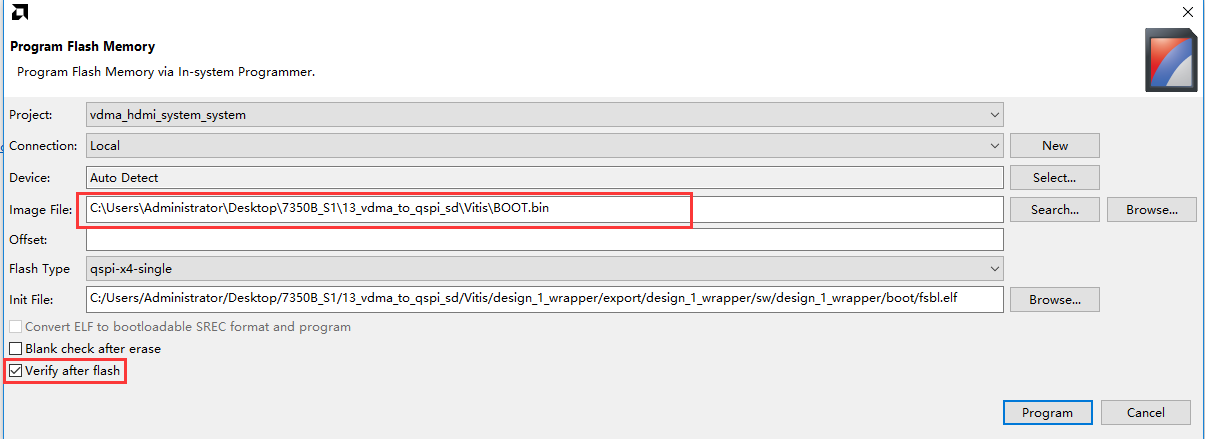

  1. Image FIle文件选择要烧写的BOOT.bin，模式调整为JTAG。

../_images/image1710.png

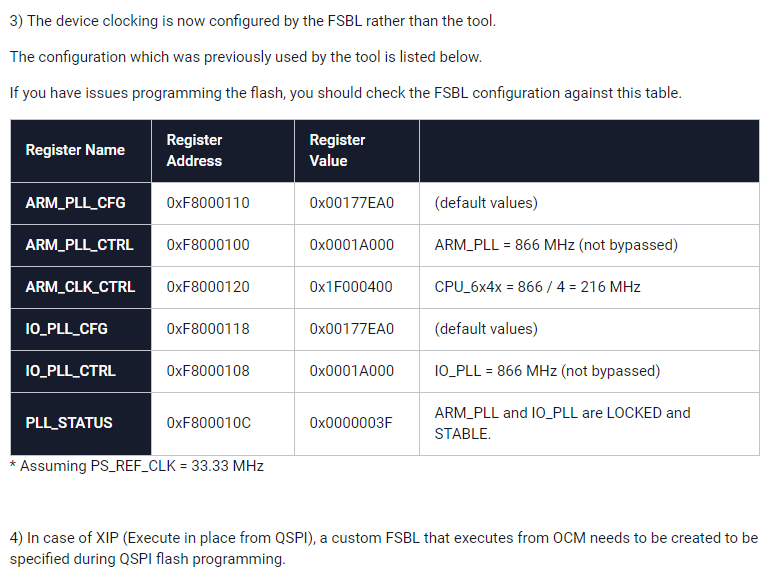

关于定制版本fsbl的来源，可以参考xilinx官网链接：https://www.xilinx.com/support/answers/70148.html

（如果链接失效，可以在xilinx官网搜索AR# 7014.. image:: images/16_media/image18.png

../_images/image199.png

注意：如果使用Vivado 2019.1及以后版本就不需要这个定制的fsbl，用自己生成的fsbl即可。

  1. 点击Program等待烧写完成

../_images/image208.png

  1. 烧写完成后设置启动模式为QSPI，再次启动，可以看到显示器有显示输出

Vivado下烧写QSPI#

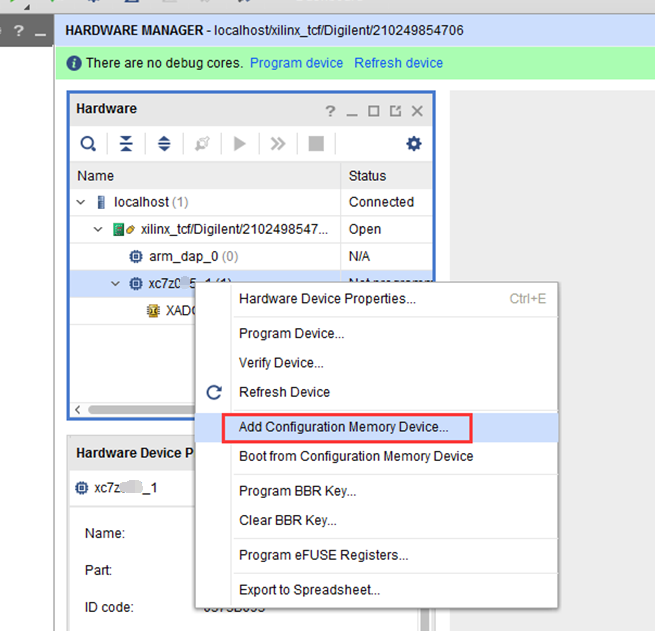

  1. 在HARDWARE MANGER下选择器件，右键Add Configuration Memory Device

../_images/image2113.png

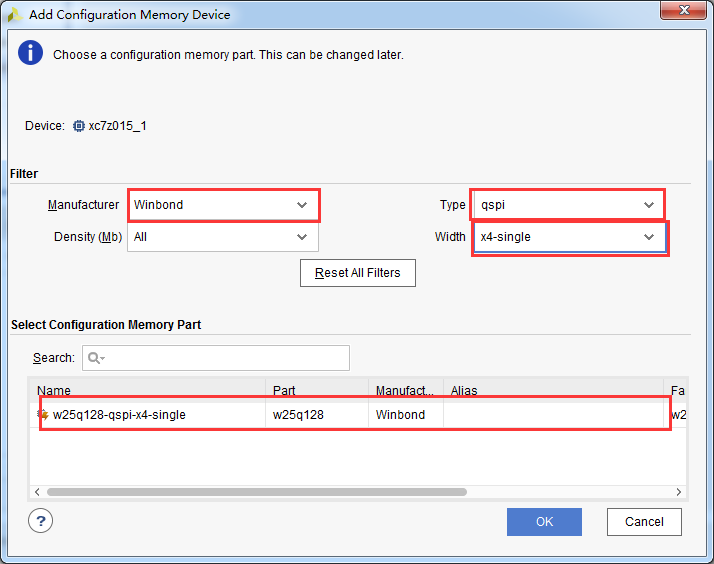

  1. 选择尝试Winbond，类型选择qspi，宽度选择x4-single，这时候出现一个w25q128，开发板使用w25q256，但是不影响烧录。

../_images/image2211.png

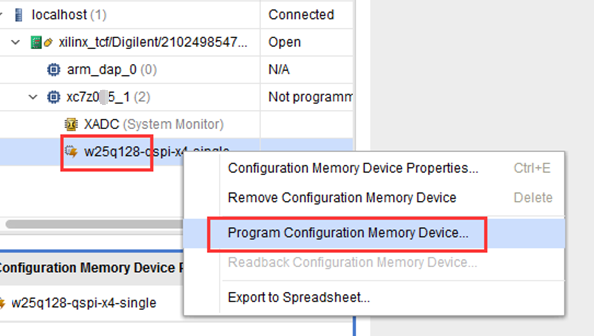

  1. 右键选择编程文件

../_images/image239.png

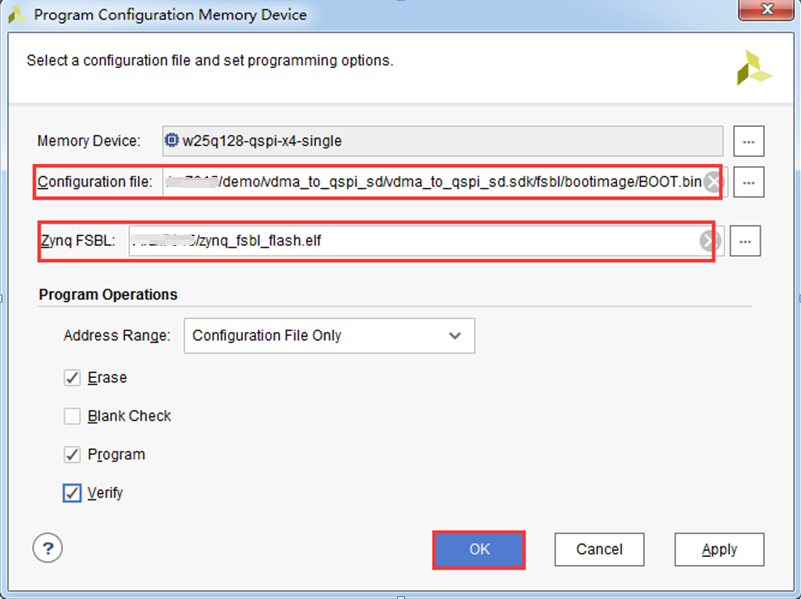

  1. 选择要烧写的文件和芯驿电子定制的fsbl文件，就可以烧写了，如果烧写时不是JTAG启动模式，软件会给出一个警告，所以建议烧写QSPI的时候设置到JTAG启动模式

../_images/image247.png
