PL端DDR3读写测试实验

PL端DDR3读写测试实验#

实验VIvado工程为“ddr3_pl_test”。

硬件介绍#

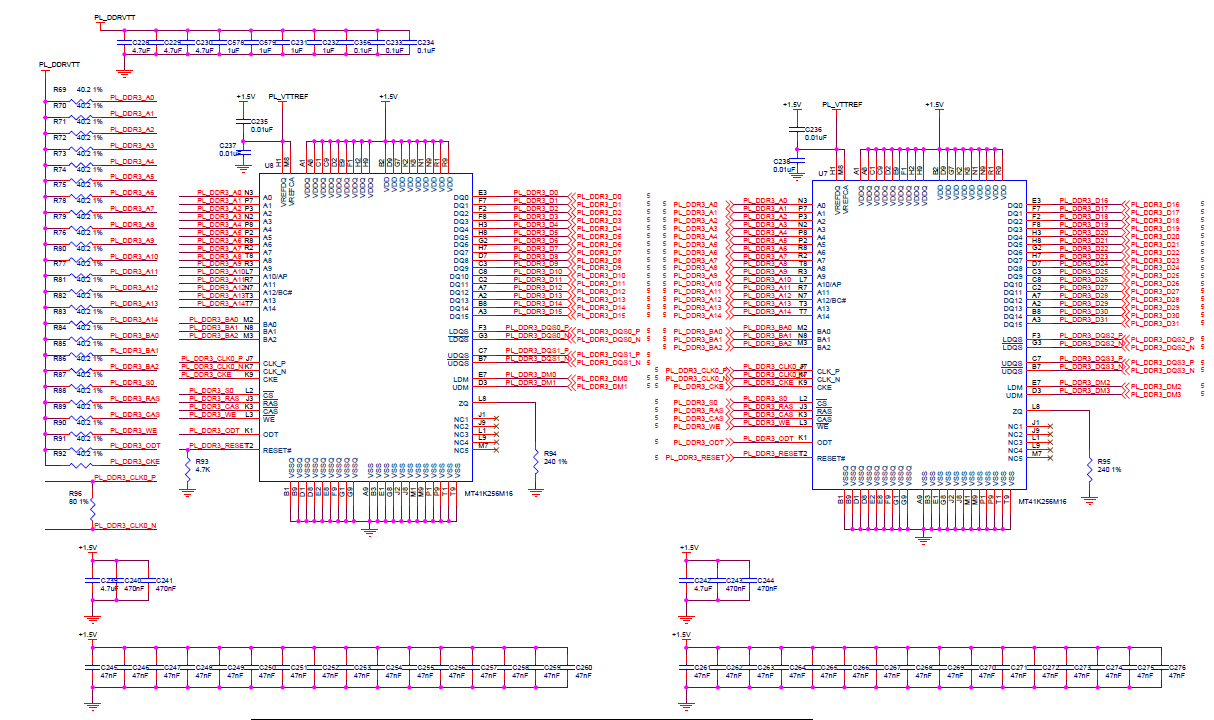

开发板的PL端有2颗16bit ddr3，这很大程度方便我们移植以前的FPGA工程到ZYNQ系统中，同时也提供了更大的带宽。

../_images/image119.png

Vivado工程建立#

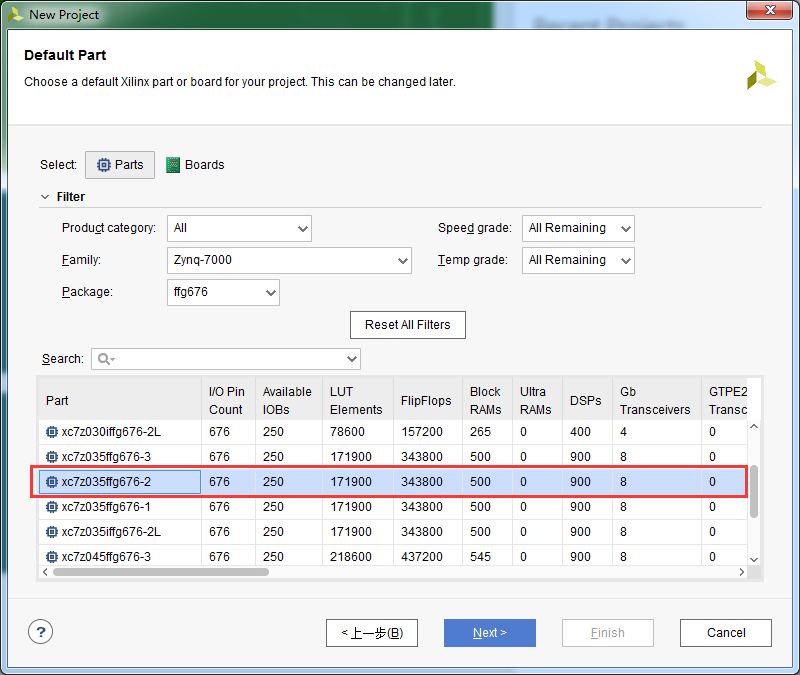

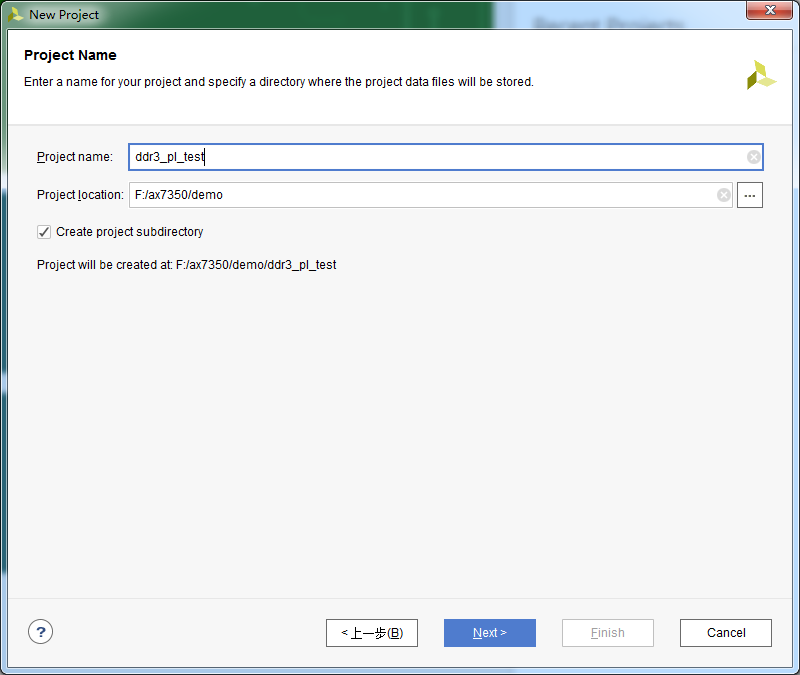

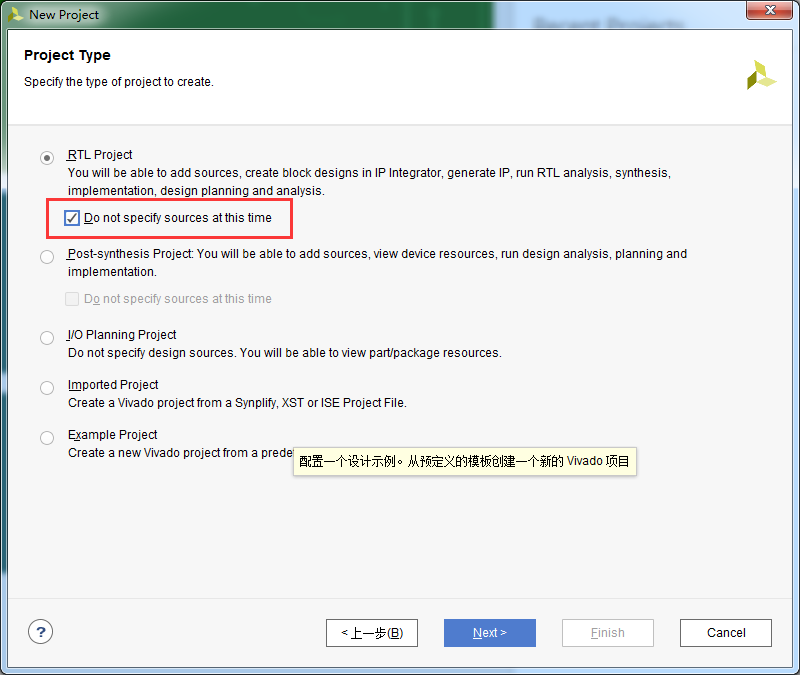

创建一个PL端ddr3测试工程#

../_images/image213.png ../_images/image310.png ../_images/image46.png

配置ddr3 IP#

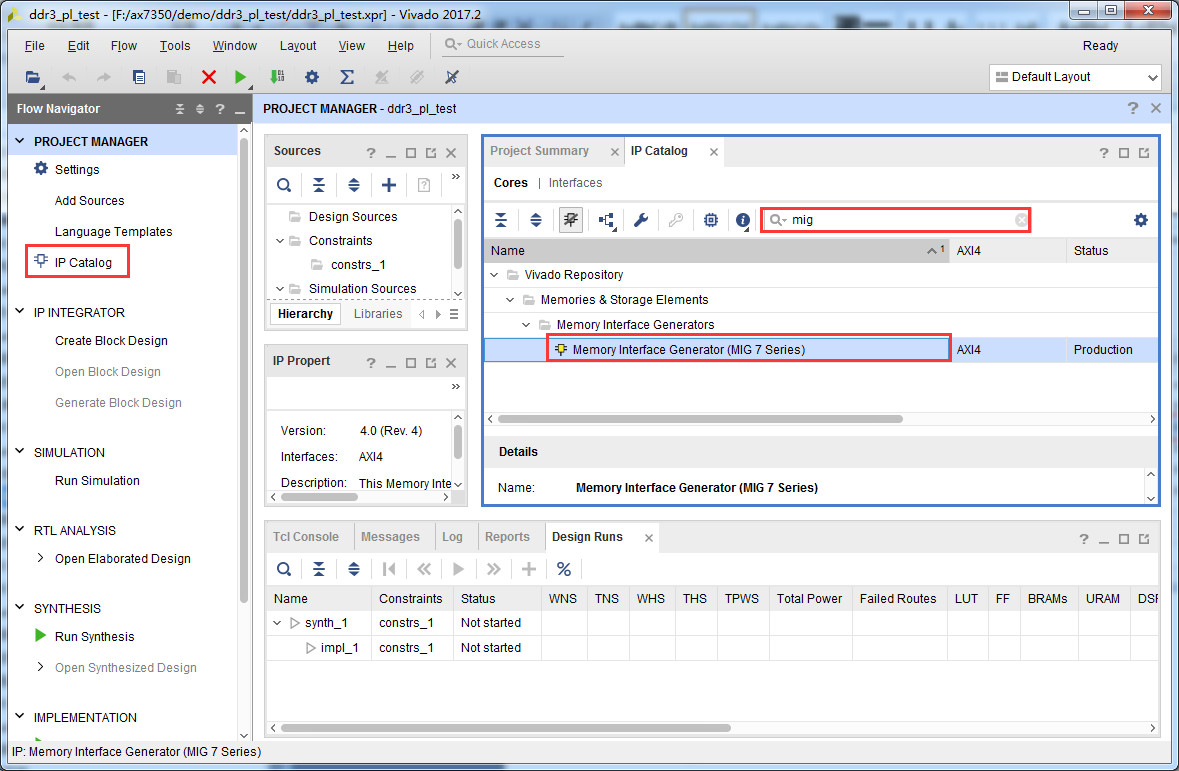

  1. 在“IP Catalog”的搜索框搜索“mig”，快速找到“Memory Interface Generator”，双击

../_images/image56.png

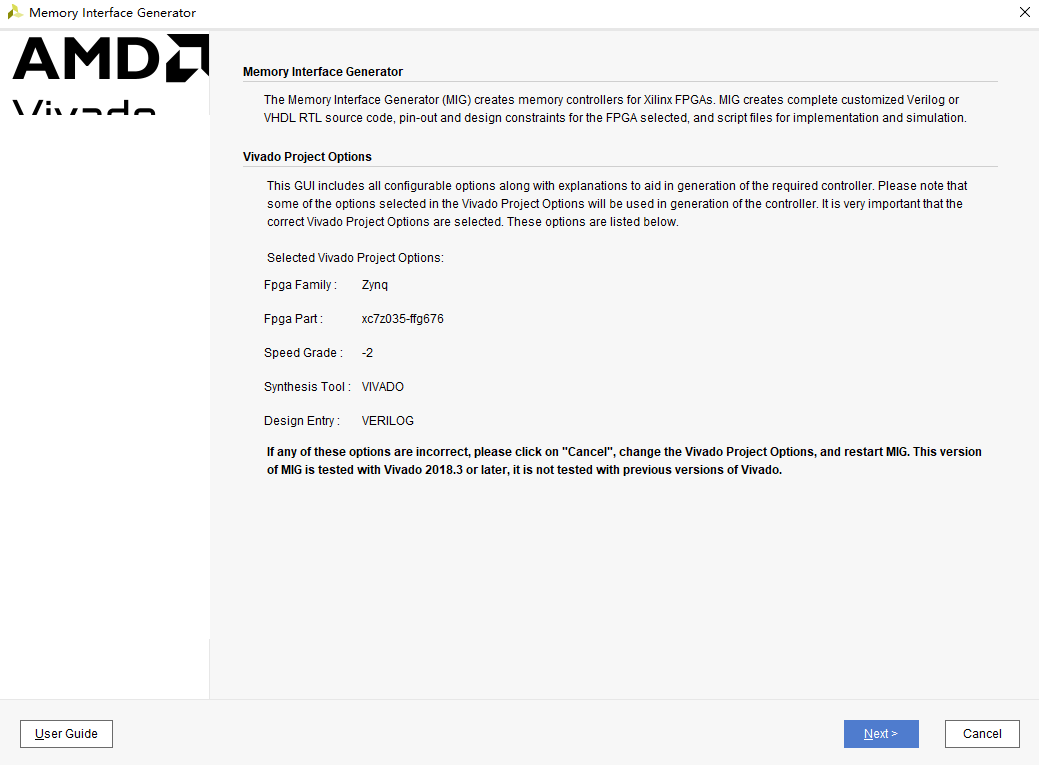

  1. 点击“Next”

../_images/image65.png

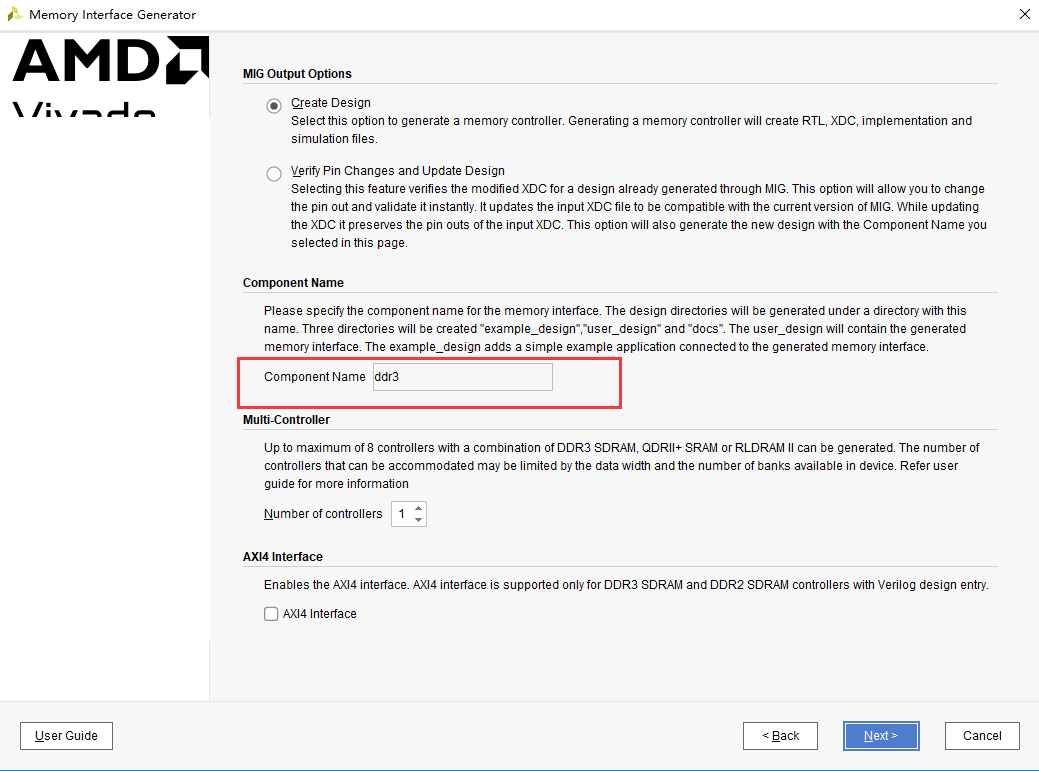

  1. “Component Name”修改为“ddr3”，以后我们例化ddr3就可以，点击“Next”

../_images/image75.png

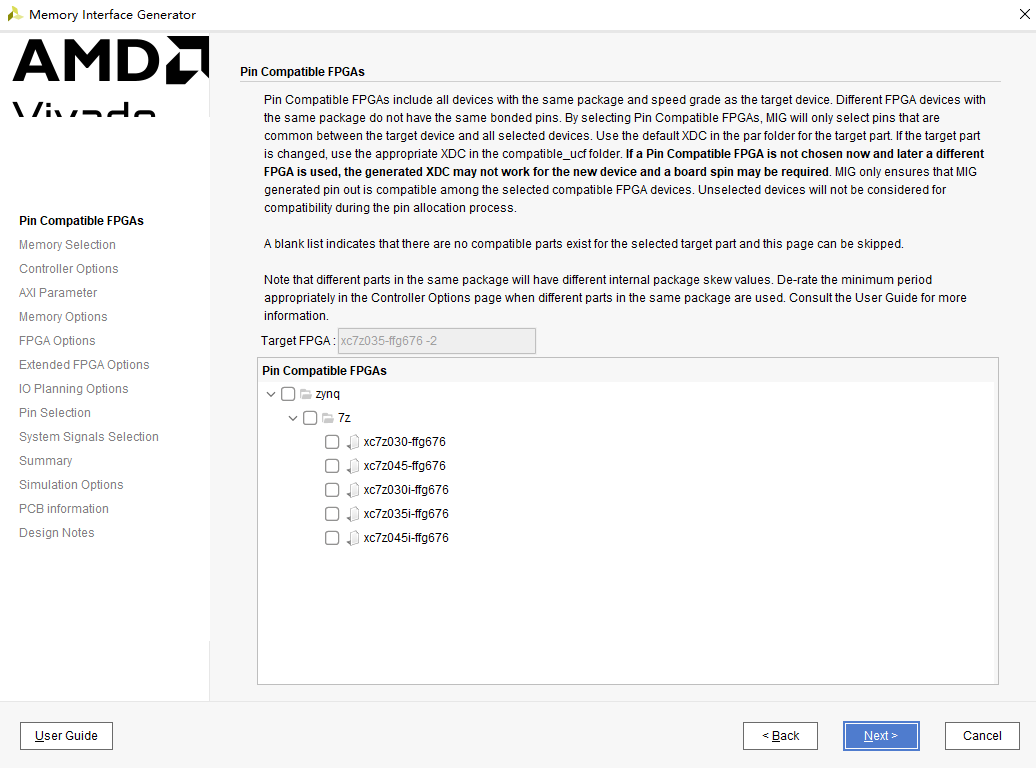

  1. 点击“Next”

../_images/image85.png

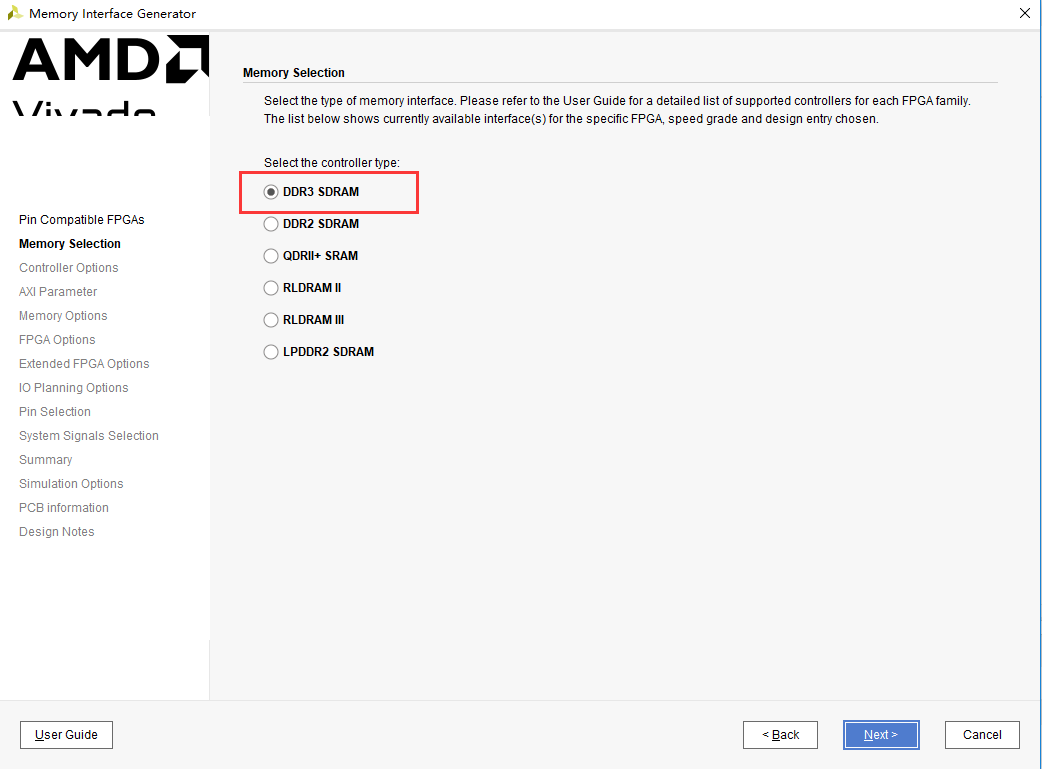

  1. 控制器类型选择“DDR3 SDRAM”，点击“Next”

../_images/image95.png

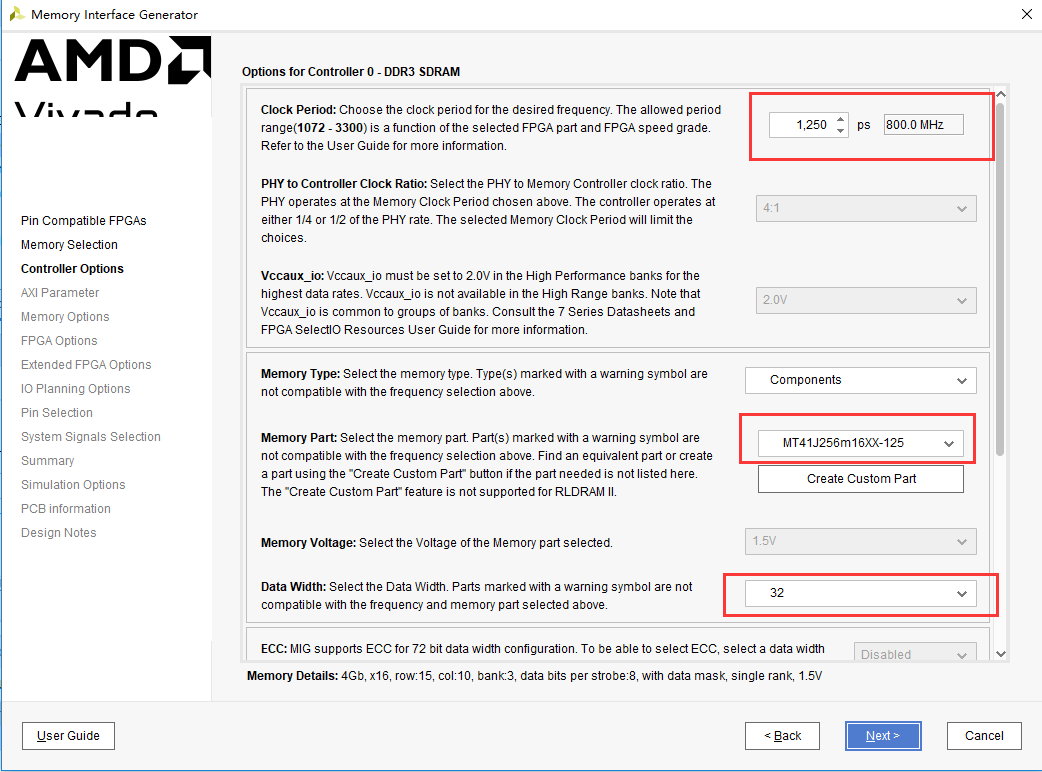

  1. “Memory Part”选择“MT41J256m16XX-125”,“Data Width”选择32

../_images/image105.png

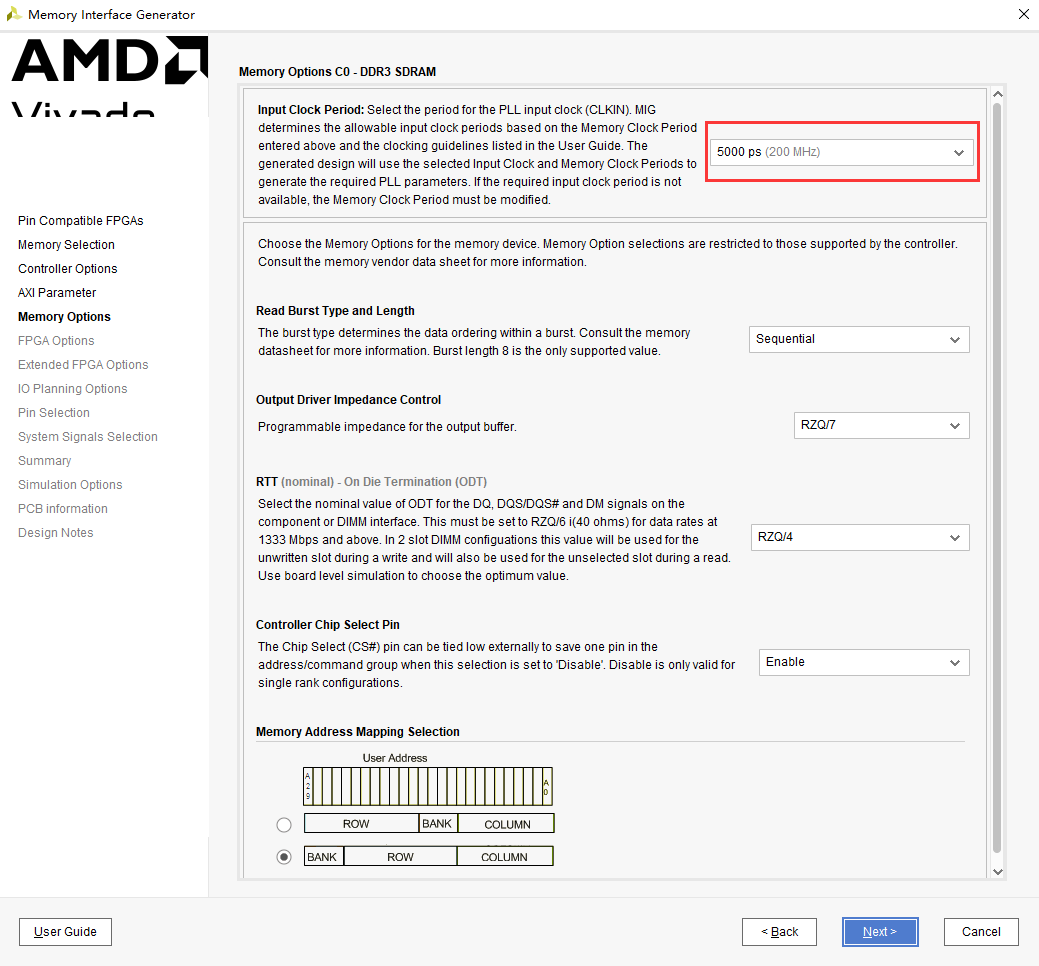

  1. “Input Clock Period”选择5000ps（200MHz）

../_images/image1110.png

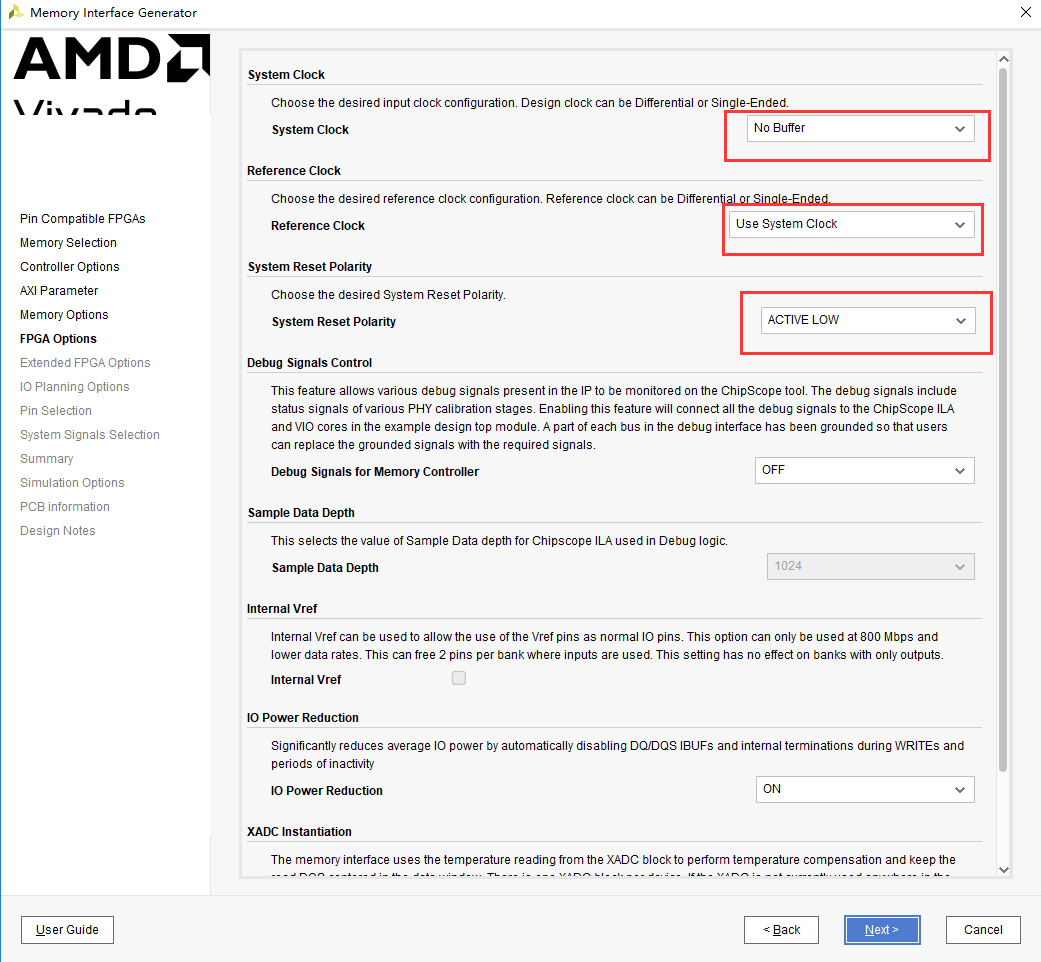

  1. “System Clock”选择“No Buffer”,“Reference Clock”选择“Use System Clock”，“System Reset Polarity”选择“ACTIVE LOW”，点击“Next”

../_images/image124.png

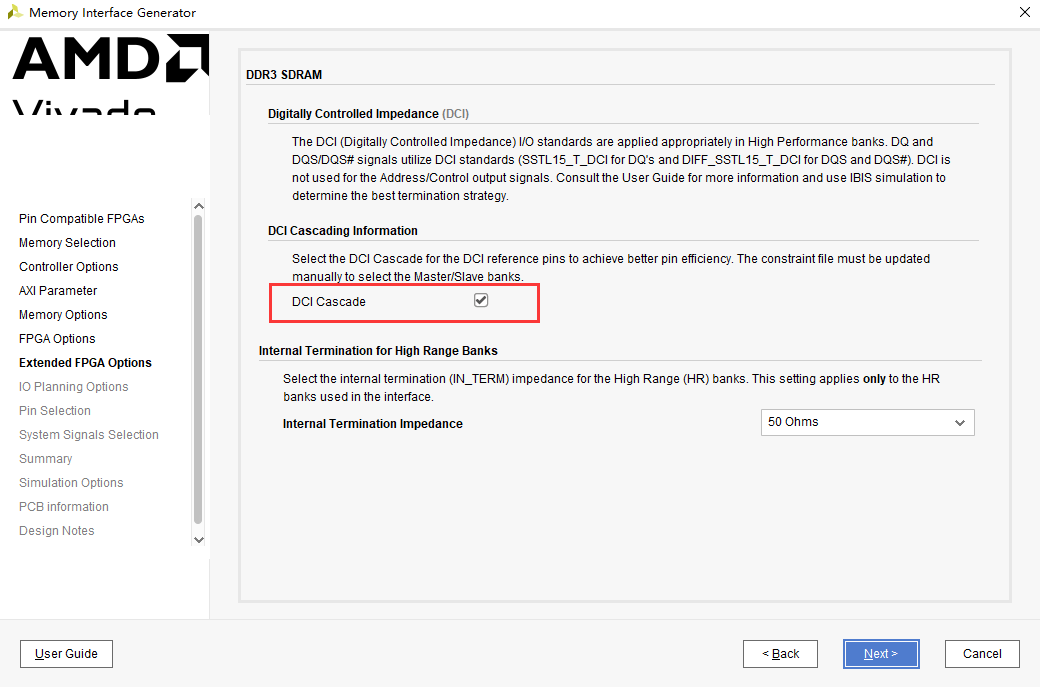

  1. 使能DCI Cascade，点击“Next”

../_images/image133.png

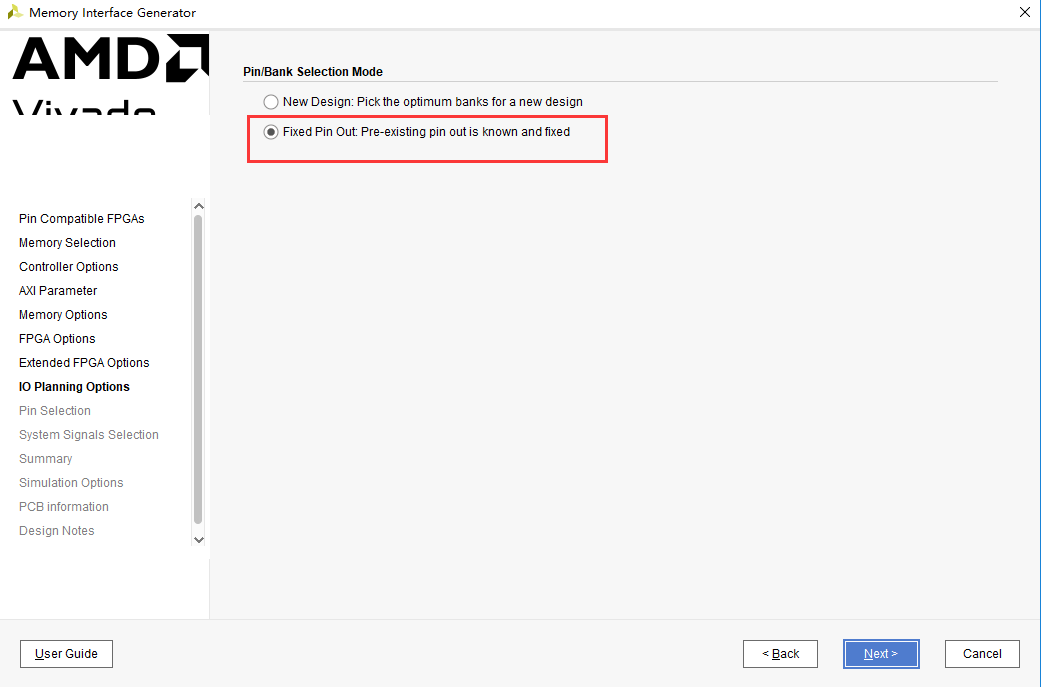

  1. 选择“Fixed Pin Out：Pre-existing pin out is konwn and fixed”

../_images/image143.png

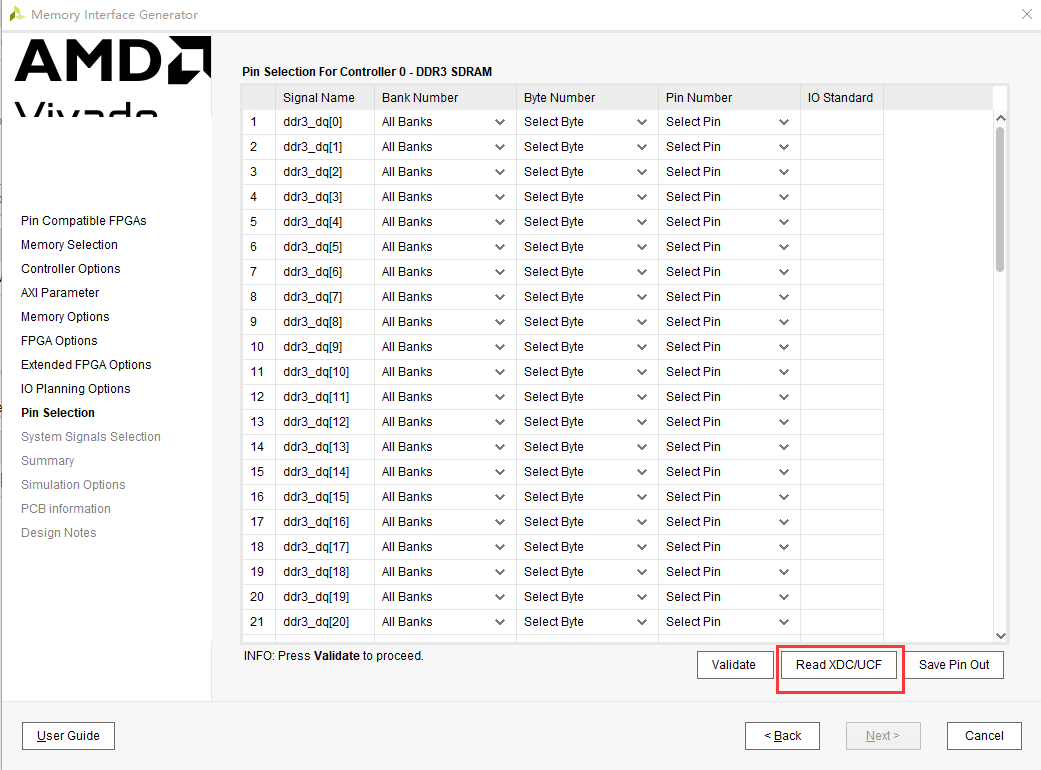

  1. 点击“Read XDC/UCF”

../_images/image153.png

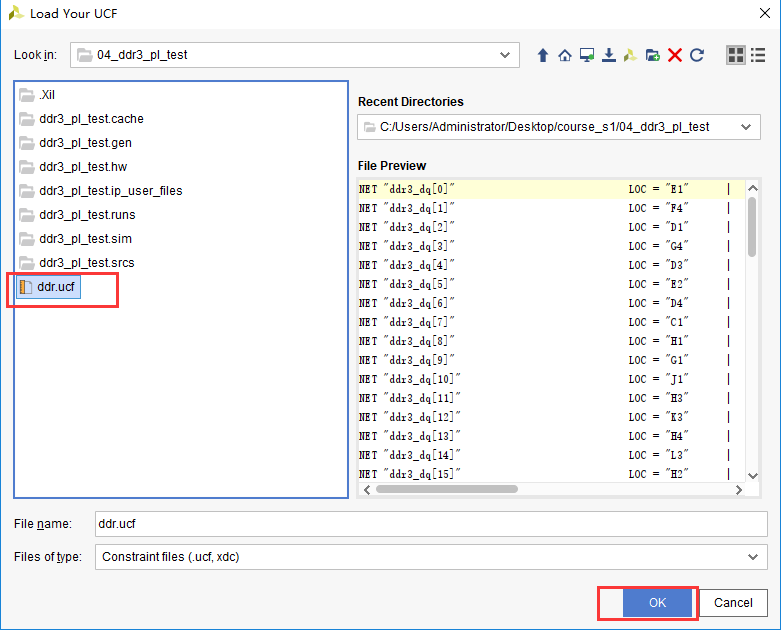

  1. 选择ddr.ucf,这里可以选择工程里已经存在的XDC文件，只要包含ddr3的管脚分配信息就可以。

../_images/image162.png

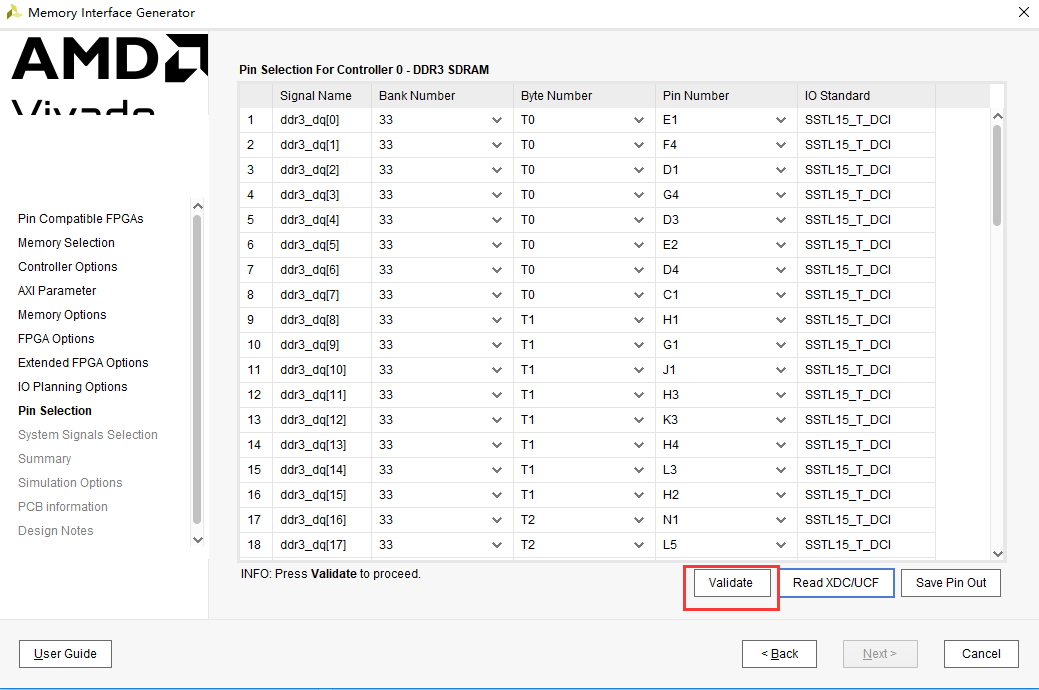

  1. 点击“Validate”

../_images/image172.png

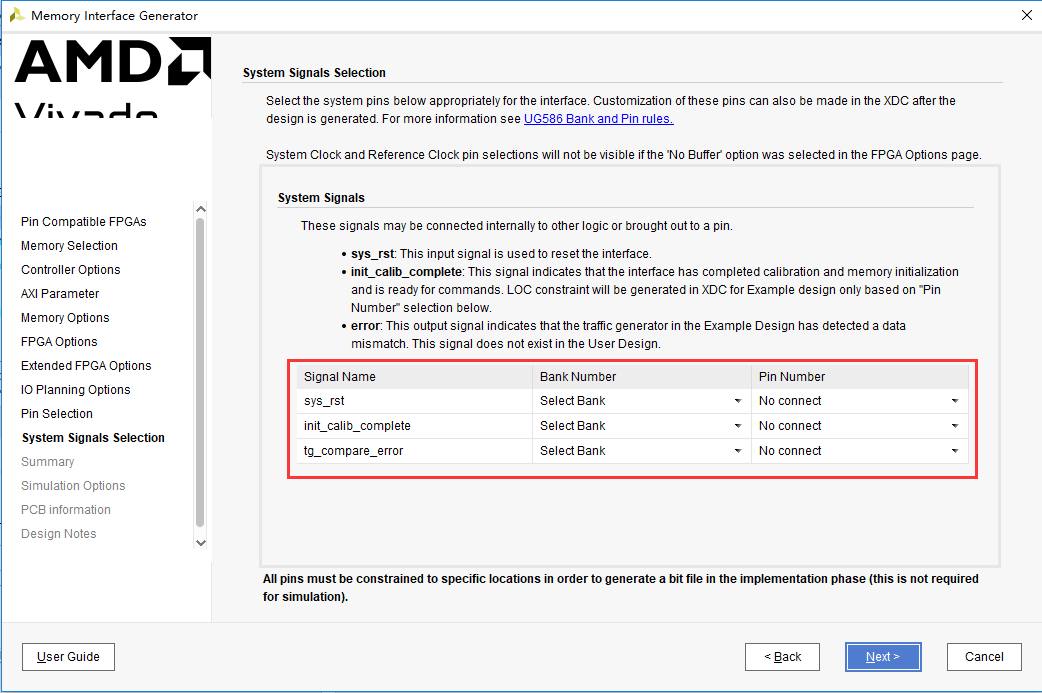

  1. 选择测试输出的管脚，这里保持默认，不配置

../_images/image182.png

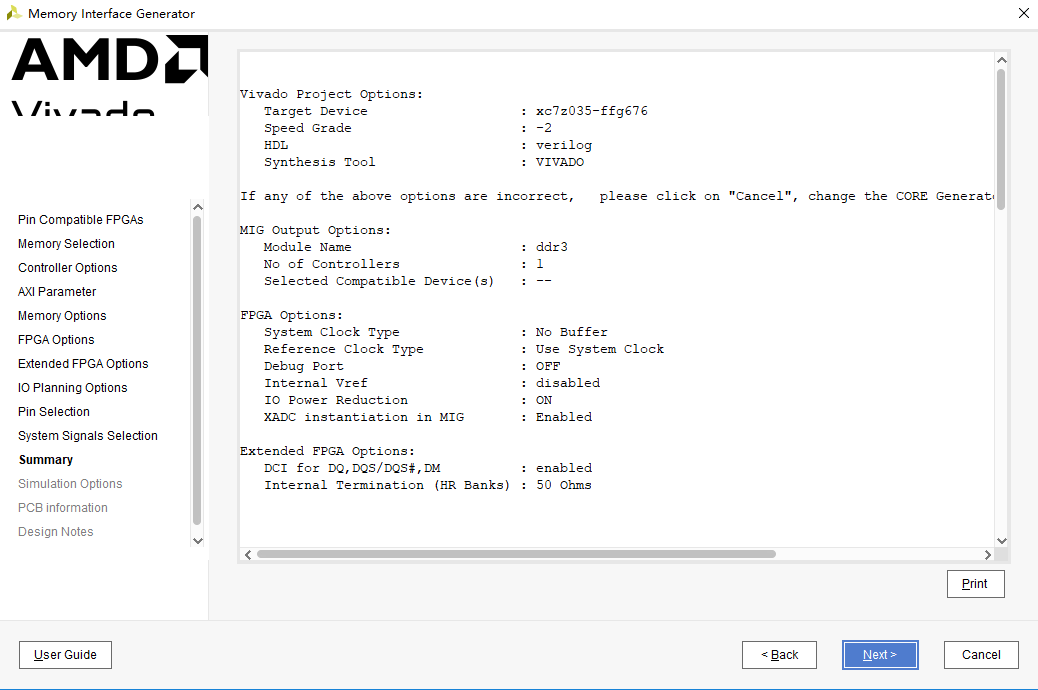

  1. 点击“Next”

../_images/image192.png

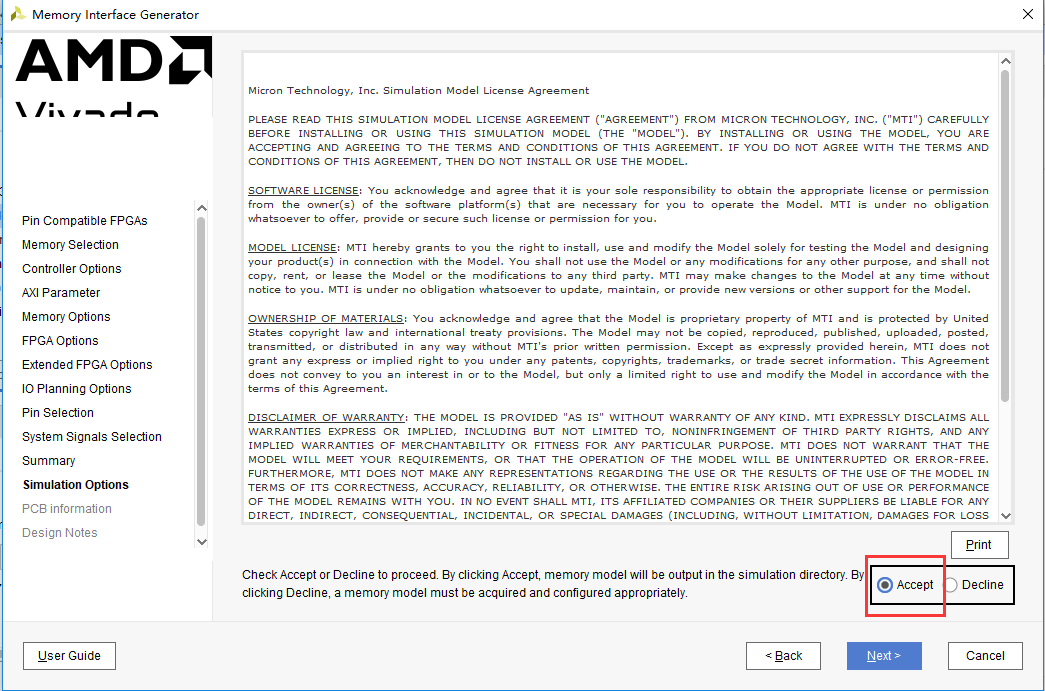

  1. 点击“Access”接受条款

../_images/image202.png

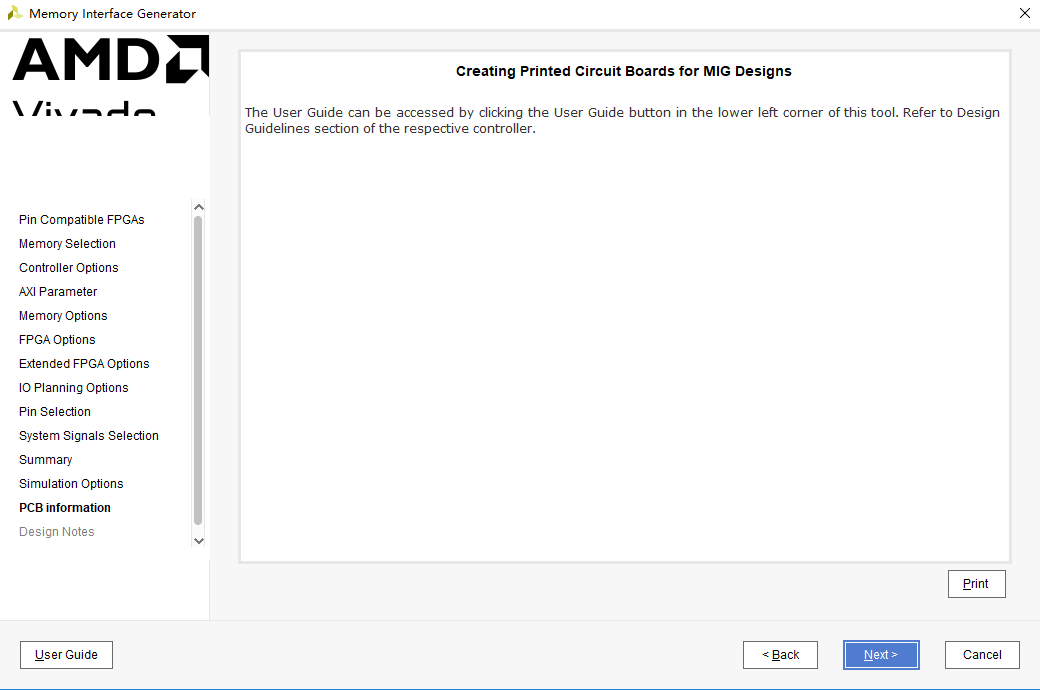

  1. 点击“Next”

../_images/image214.png

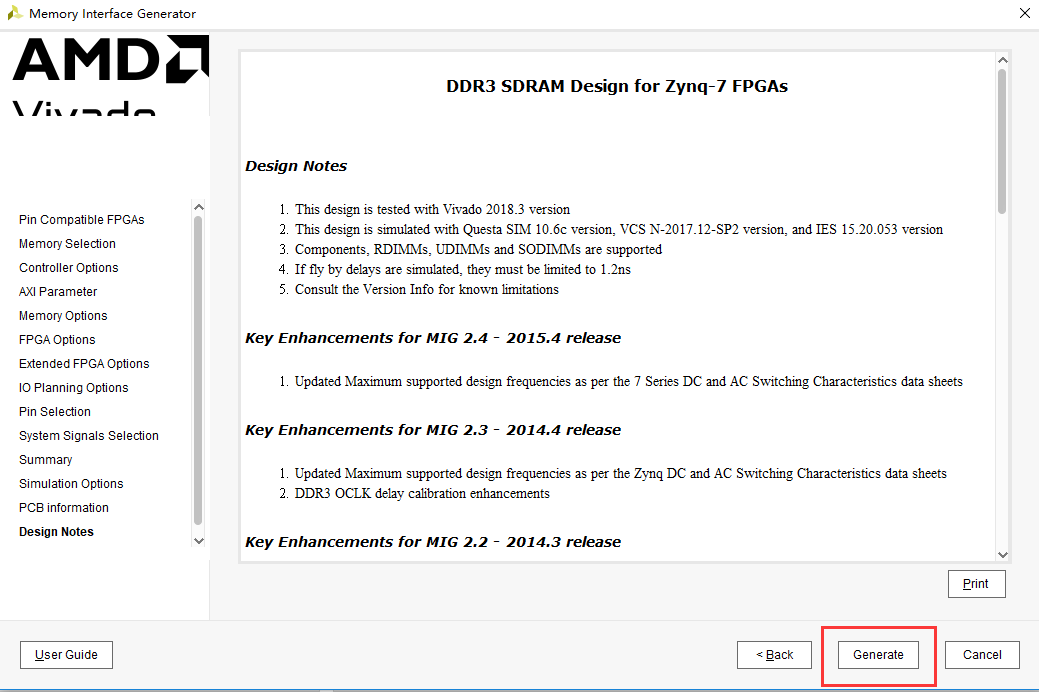

  1. 点击“Generate”

../_images/image222.png

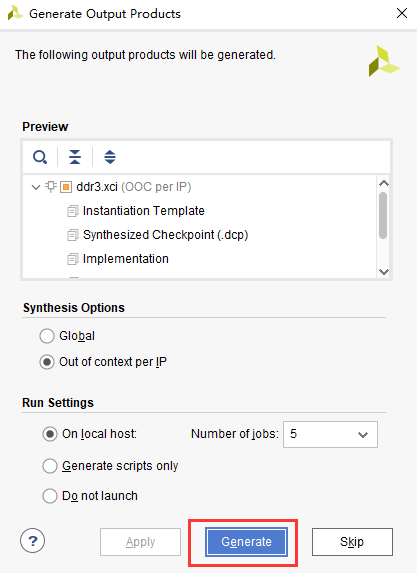

  1. 在弹出的“Generate Output Products”中选择“Generate”

../_images/image232.png

添加其他测试代码#

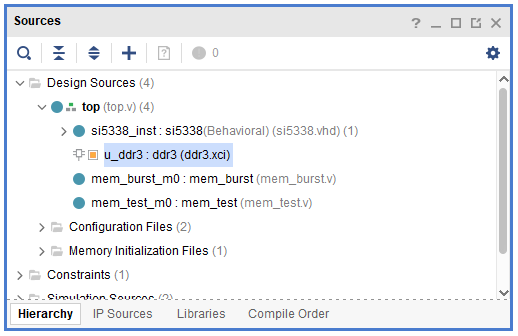

其他代码主要功能是配置si5338，读写ddr3并比较数据是否一致，这里不做详细介绍，可参考工程代码。

../_images/image241.png

下载调试#

生成bit文件以后，使用JTAG下载到开发板，我们可以通过LED来观察ddr3测试情况，LED1亮表示si5338配置完成，LED2亮表示ddr3 读写有错误，LED3亮表示ddr3控制器初始化完成，LED4闪烁表示ddr3测试程序在运行。

实验总结#

本实验通过PL端Verilog代码直接读写ddr3，通过LED来显示测试结果，我们也可以把ddr3配置成AXI接口，这样方便和ARM系统完成数据交互。
